Označenie kablov pismenami

Označovanie káblov v elektrotechnike – rozmery, špecifikácie

Pre zabezpečenie bezpečnosti a efektívnosti v elektrotechnických inštaláciách je označovanie káblov kľúčové. Správne označenie káblov umožňuje ľahkú identifikáciu a znižuje riziko chýb pri inštalácii a údržbe.

Význam označovania káblov

  • Bezpečnosť: jasné označenie znižuje riziko nesprávneho zapojenia.
  • Efektivita: rýchla identifikácia káblov zjednodušuje údržbu a opravy.
  • Súlad s normami: dodržiavanie štandardov zabezpečuje právnu zodpovednosť a bezpečnostné normy.

    Typy označení

    • Farby izolácie: používajú sa na označenie typu káblu a jeho použitia (napr. červená pre fázu, modrá pre nulák).
    • Štítky a značky: fyzické štítky s textom alebo symbolmi pripevnené na káble.
    • Tlačené označenia: priame tlačenie na izoláciu káblov.

    Rozmery a špecifikácie

    • Priemery káblov: dôležité pre výber správnych označení, ktoré pevne držia a sú čitateľné.
    • Materiály štítkov: odolné voči teplu, chemikáliám a mechanickému opotrebeniu.
    • Čitateľnosť: veľkosť písma a kontrast farieb pre zabezpečenie viditeľnosti.

    Postup označovania káblov

    1. Identifikácia potrieb: určenie, ktoré káble je potrebné označiť a aké informácie sú potrebné.
    2. Výber metódy: rozhodnutie medzi farebnými označeniami, štítkami alebo tlačenými označeniami.
    3. Aplikácia označení: umiestnenie štítkov alebo tlačených označení na káble, kontrola čitateľnosti.

    Správne označovanie káblov je nevyhnutné pre bezpečnosť a efektívnosť elektroinštalácií. Dodržiavaním osvedčených postupov a noriem zabezpečíte, že vaše inštalácie budú prehľadné a bezpečné.

    Pomôcka pre elektrikárov - prehľad káblov

    H05 V-K, H07 V-K (CYA) – dda výrobca káblov a vodičov

    Zdroj: MURAT dodávateľ elektro materiálu https://www.murat.sk/

    dda – výrobca káblov http://www.kabelyvodice.cz/

    Prehľad káblov H05 V-K, H07 V-K v PDF tabuľke H05_V-K_H07_V-K.pdf (murat.sk)

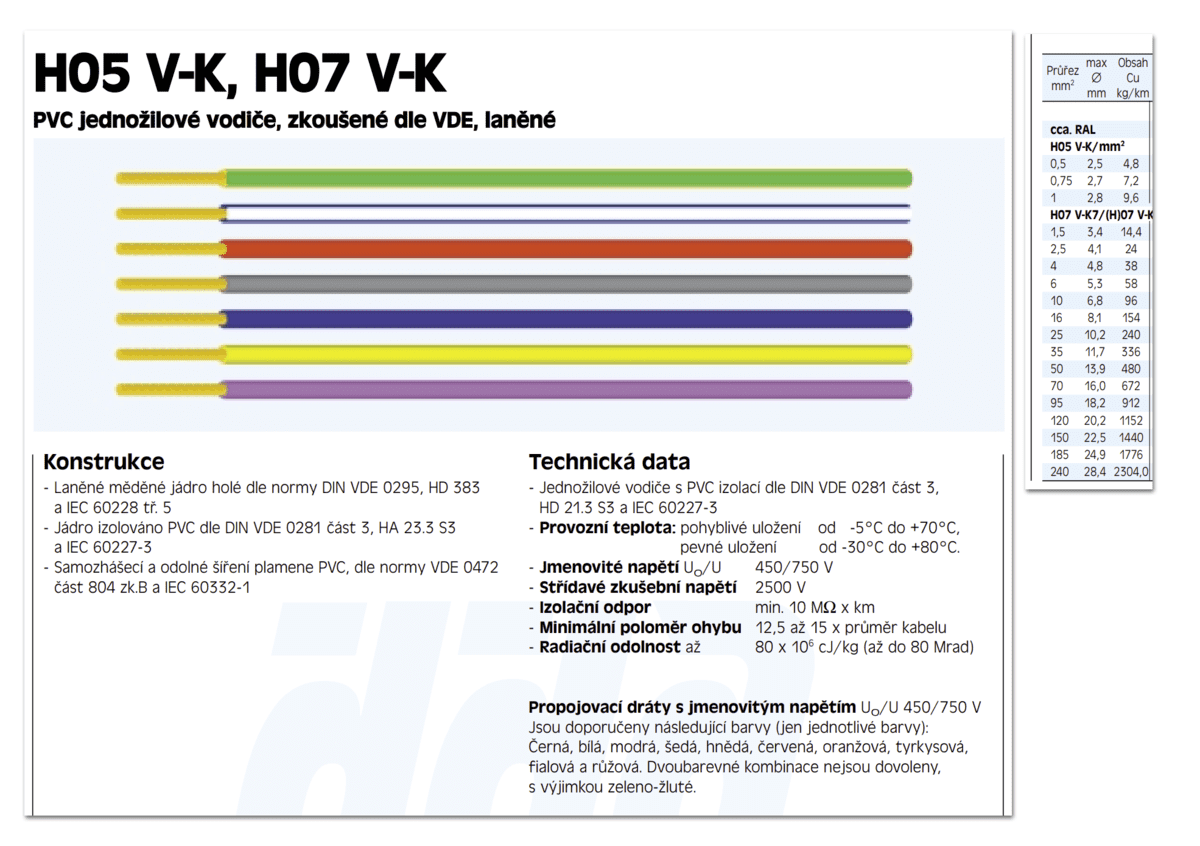

    H05V-K, H07V-K CYA káble dda

    VUKI – kompletný prehľad káblov

    Zdroj: VUKI Slovenský výrobca káblov https://www.vuki.sk/

    Prehľadný zoznam označovanie káblov VUKI s odkazom na PDF parametre: https://www.vuki.sk/standardne-kable

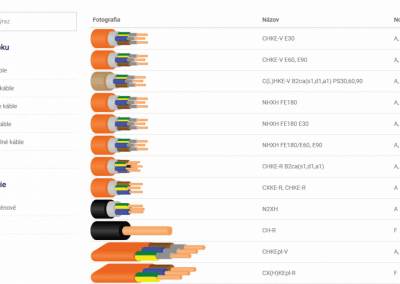

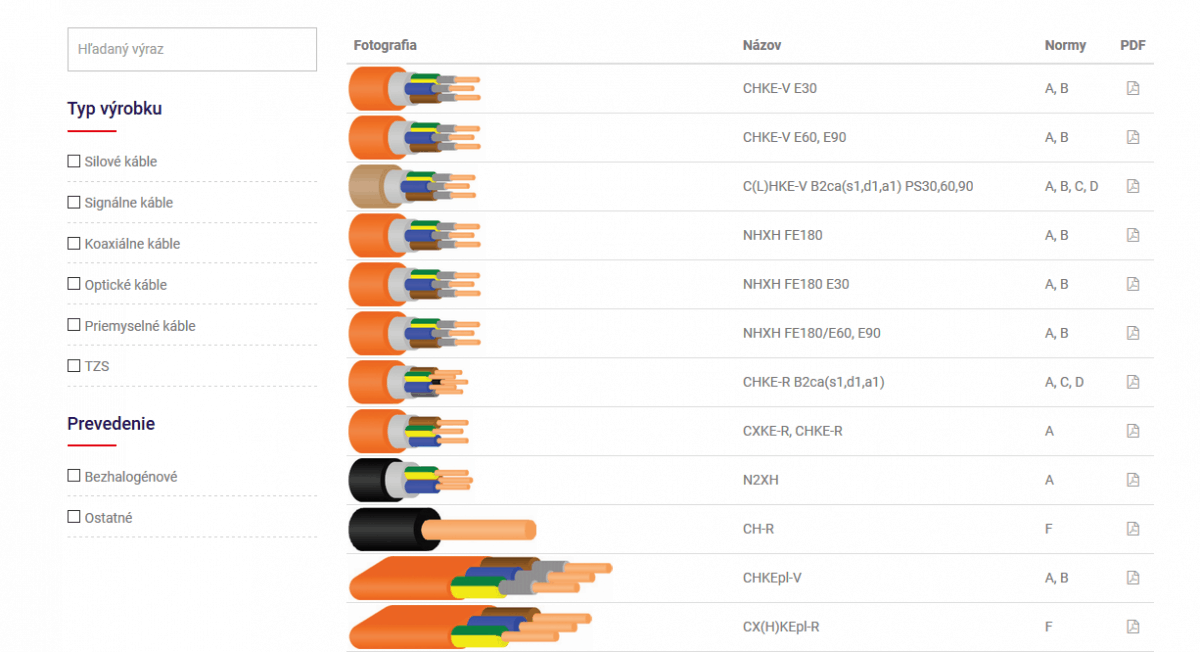

    VUKI - označovanie káblov 1

    VUKI – prehľad káblov1

    CHKE-V E30, CHKE-V E60, E90, C(L)HKE-V B2ca(s1,d1,a1) PS30,60,90, NHXH FE180, NHXH FE180 E30, NHXH FE180/E60, E90, CHKE-R B2ca(s1,d1,a1), CXKE-R, CHKE-R, N2XH, CH-R, CHKEpl-V, CX(H)KEpl-R

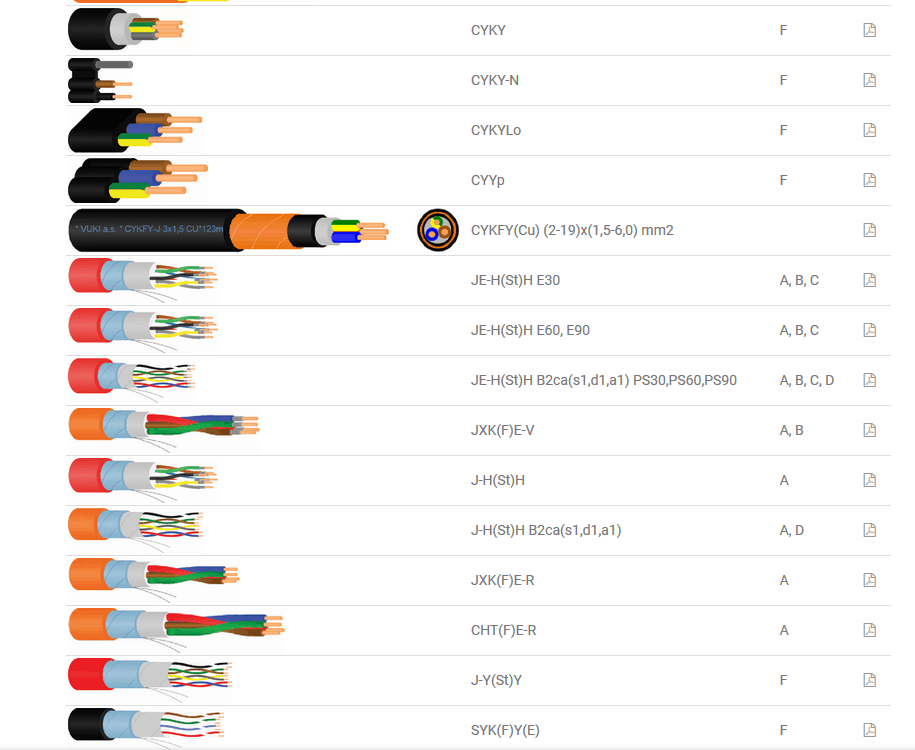

    VUKI - označovanie káblov 2

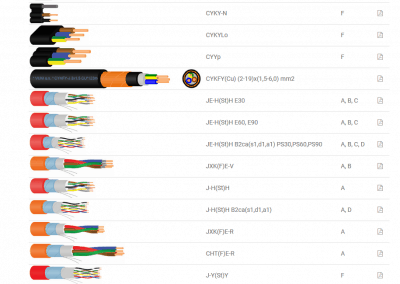

    VUKI – prehľad káblov2

    CYKY, CYKY-N, CYKYLo, CYYp, CYKFY(Cu) (2-19)x(1,5-6,0) mm2, JE-H(St)H E30, JE-H(St)H E60, E90, JE-H(St)H B2ca(s1,d1,a1) PS30,PS60,PS90, JXK(F)E-V, J-H(St)H, J-H(St)H B2ca(s1,d1,a1), JXK(F)E-R, CHT(F)E-R, J-Y(St)Y, SYK(F)Y(E)

    VUKI - označovanie káblov 3

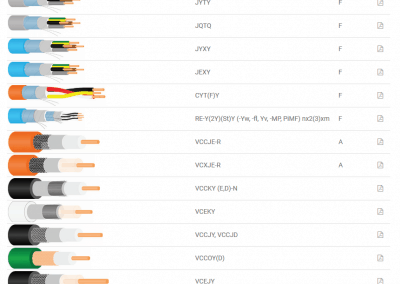

    VUKI – prehľad káblov3

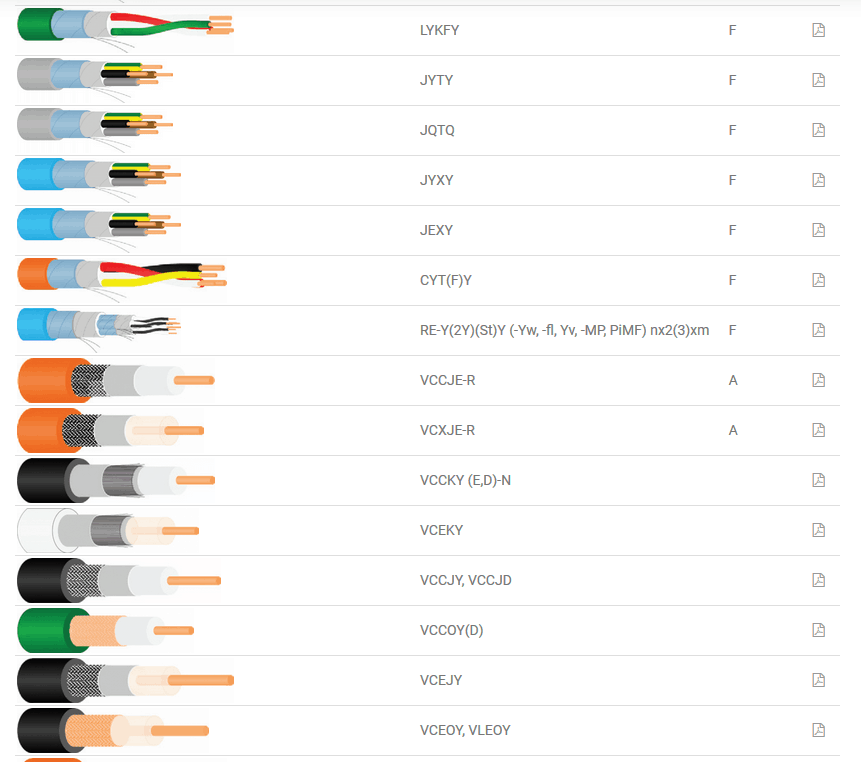

    LYKFY, JYTY, JQTQ, JYXY, JEXY, CYT(F)Y, RE-Y(2Y)(St)Y (-Yw, -fl, Yv, -MP, PiMF) nx2(3)xm, VCCJE-R, VCXJE-R, VCCKY (E,D)-N, VCEKY, VCCJY, VCCJD, VCCOY(D), VCEJY, VCEOY, VLEOY,

    VUKI - označovanie káblov 4

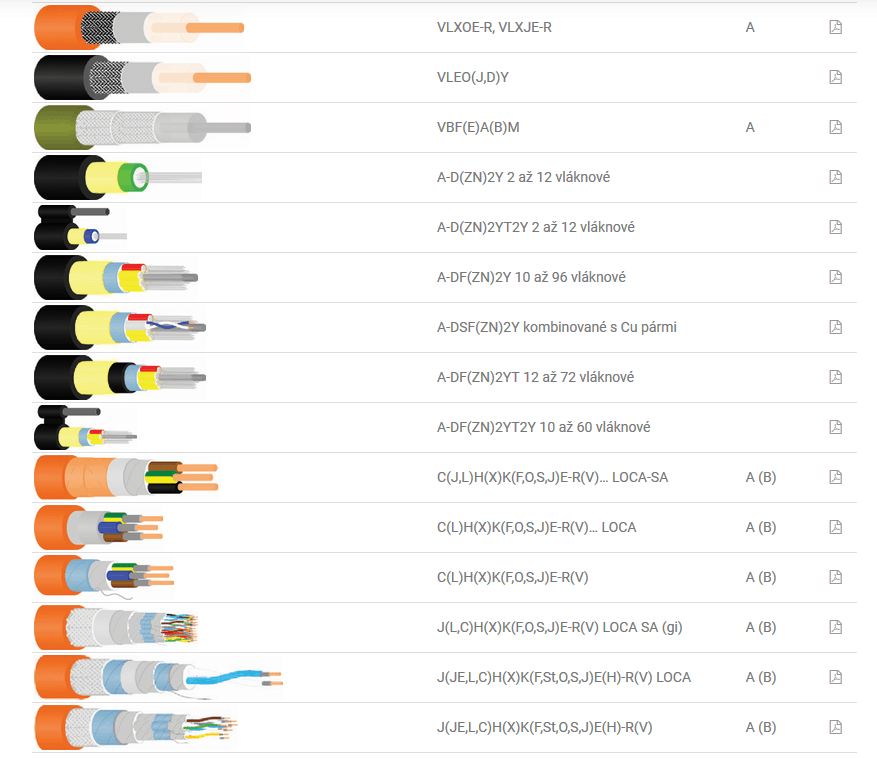

    VUKI – prehľad káblov4

    VLXOE-R, VLXJE-R, VLEO(J,D)Y, VBF(E)A(B)M, A-D(ZN)2Y 2 až 12 vláknové, A-D(ZN)2YT2Y 2 až 12 vláknové, A-DF(ZN)2Y 10 až 96 vláknové, A-DSF(ZN)2Y kombinované s Cu pármi, A-DF(ZN)2YT 12 až 72 vláknové, A-DF(ZN)2YT2Y 10 až 60 vláknové, C(J,L)H(X)K(F,O,S,J)E-R(V)… LOCA-SA, C(L)H(X)K(F,O,S,J)E-R(V)… LOCA, C(L)H(X)K(F,O,S,J)E-R(V)… LOCA, J(L,C)H(X)K(F,O,S,J)E-R(V) LOCA SA (gi), J(JE,L,C)H(X)K(F,St,O,S,J)E(H)-R(V) LOCA, J(JE,L,C)H(X)K(F,St,O,S,J)E(H)-R(V) LOCA, J(JE,L,C)H(X)K(F,St,O,S,J)E(H)-R(V) LOCA,

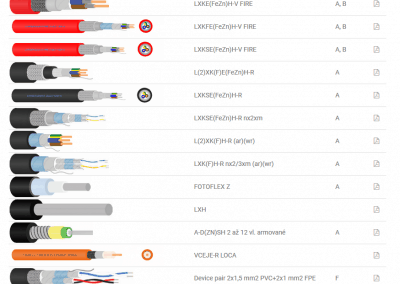

    VUKI - označovanie káblov 5

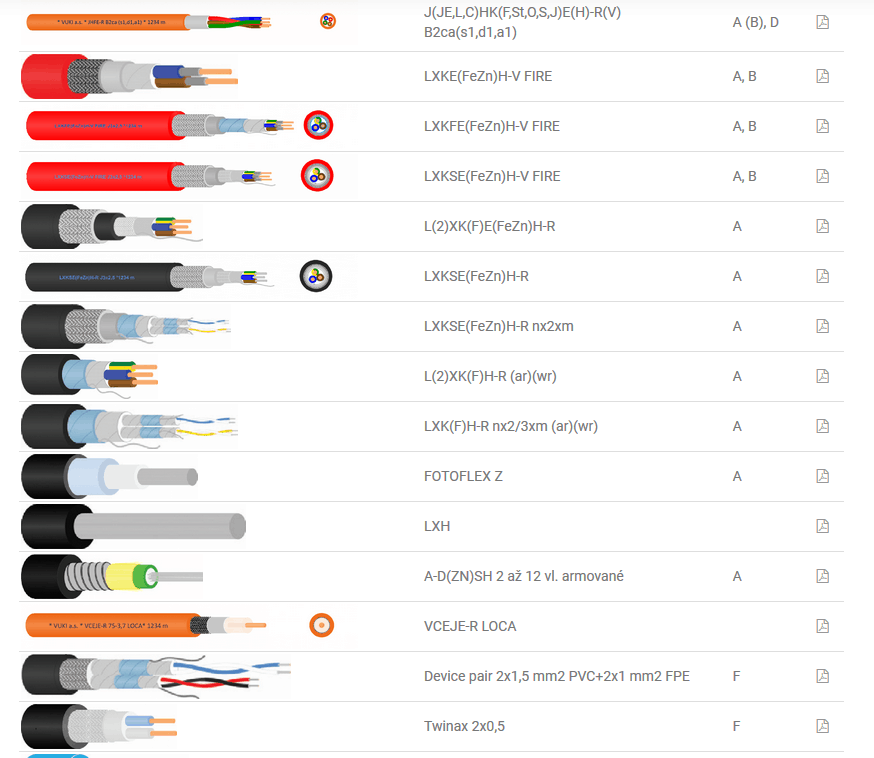

    VUKI – prehľad káblov5

    J(JE,L,C)HK(F,St,O,S,J)E(H)-R(V) B2ca(s1,d1,a1), LXKE(FeZn)H-V FIRE, LXKFE(FeZn)H-V FIRE, LXKSE(FeZn)H-V FIRE, L(2)XK(F)E(FeZn)H-R, LXKSE(FeZn)H-R, LXKSE(FeZn)H-R nx2xm, L(2)XK(F)H-R (ar)(wr), LXK(F)H-R nx2/3xm (ar)(wr), FOTOFLEX Z, LXH, A-D(ZN)SH 2 až 12 vl. armované, VCEJE-R LOCA, Device pair 2×1,5 mm2 PVC+2×1 mm2 FPE, Twinax 2×0,5

    VUKI - označovanie káblov 6

    VUKI – prehľad káblov6

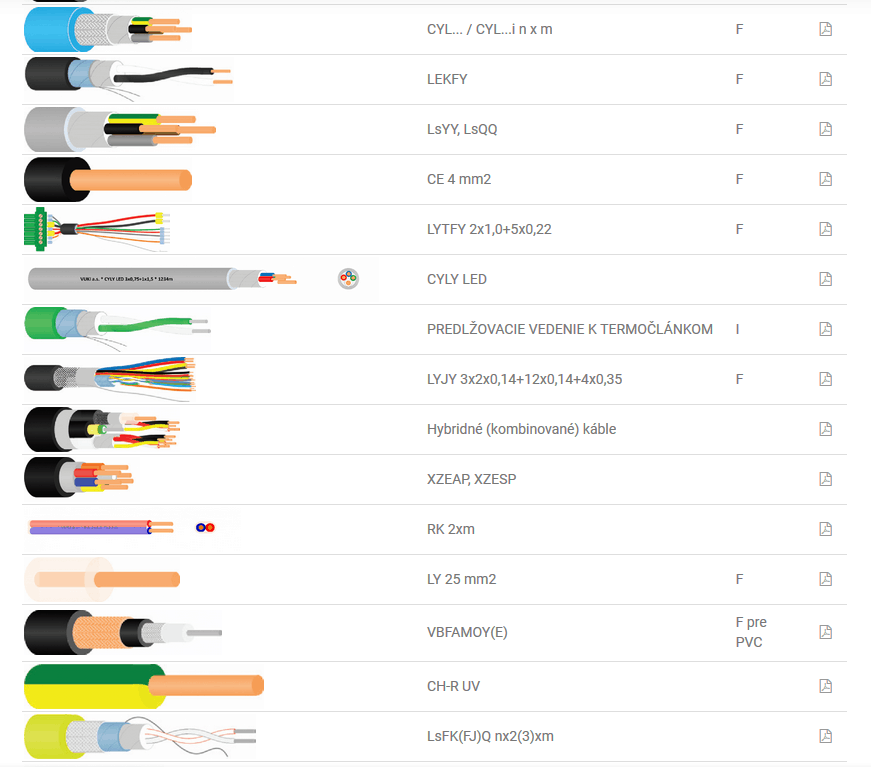

    CYL… / CYL…i n x m, LEKFY, LsYY, LsQQ, CE 4 mm2, LYTFY 2×1,0+5×0,22, CYLY LED, PREDLŽOVACIE VEDENIE K TERMOČLÁNKOM, LYJY 3x2x0,14+12×0,14+4×0,35, Hybridné (kombinované) káble, XZEAP, XZESP, RK 2xm, LY 25 mm2,VBFAMOY(E), CH-R UV, LsFK(FJ)Q nx2(3)xm

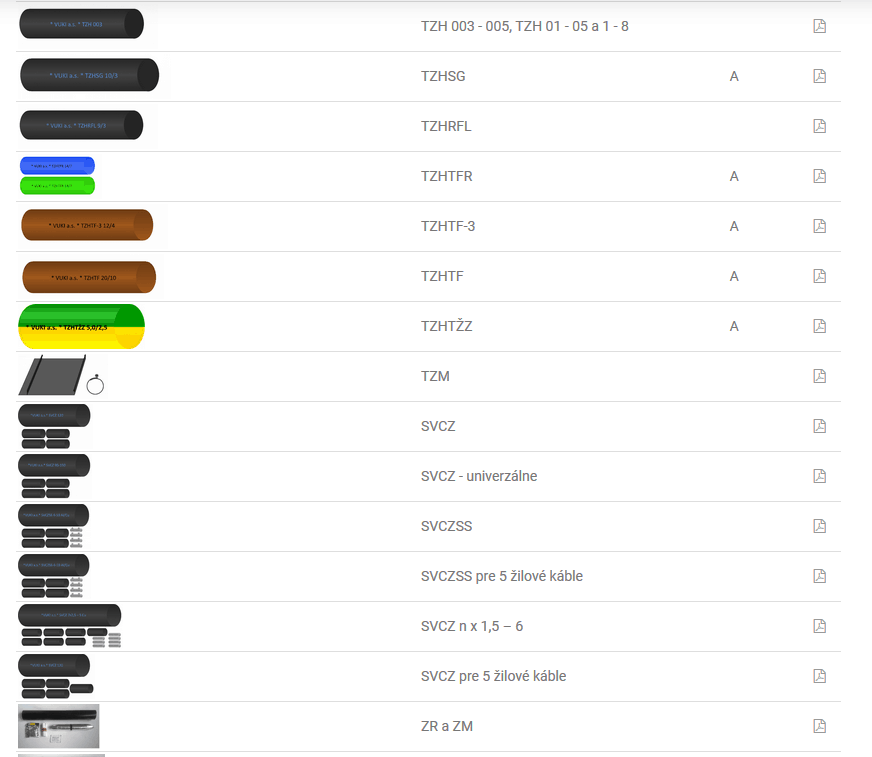

    VUKI - spojky a zmršťovačky

    VUKI – spojky a zmršťovačky

    TZH 003 – 005, TZH 01 – 05 a 1 – 8, TZHSG, TZHRFL, TZHTFR, TZHTF-3, TZHTF, TZHTŽZ, TZM, SVCZ, SVCZ – univerzálne, SVCZSS, SVCZSS pre 5 žilové káble, SVCZ n x 1,5 – 6, SVCZ n x 1,5 – 6, ZR a ZM

    VUKI - spojky a zmršťovačky2

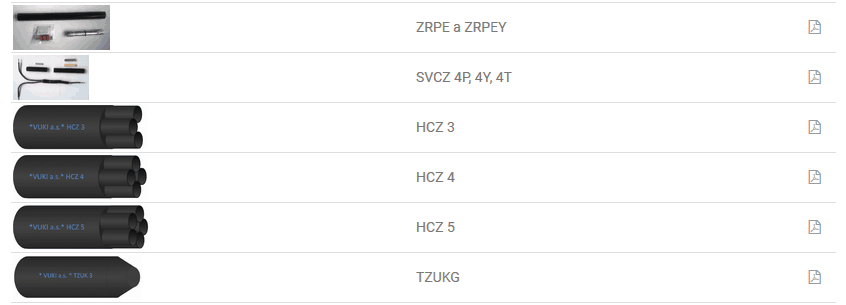

    VUKI – spojky a zmršťovačky2

    ZRPE a ZRPEY, SVCZ 4P, 4Y, 4T, HCZ 3, HCZ 4, HCZ 5, TZUKG

    VUKI - vykurovacie káble

    VUKI – vykurovacie káble

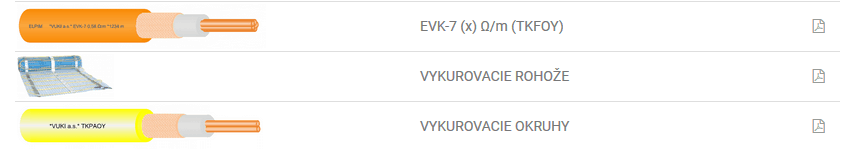

    EVK-7 (x) Ω/m (TKFOY), VYKUROVACIE ROHOŽE, VYKUROVACIE ROHOŽE

    JYTY – priemyselné ovládacie káble s plným jadrom

    Káble pre priemyselné aplikácie v priemysle – s plným jadrom.

    Zdroj: PRAKAB Pražská kabelovna https://www.prakab.cz/cz/

    JYTY PRAKAB - priemyselné ovládacie káble

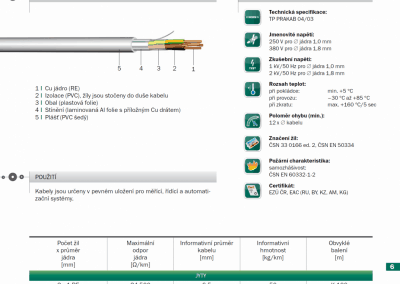

    JYTY PRAKAB

    JYTY PRAKAB – priemyselné ovládacie káble

    jyty draka kabely

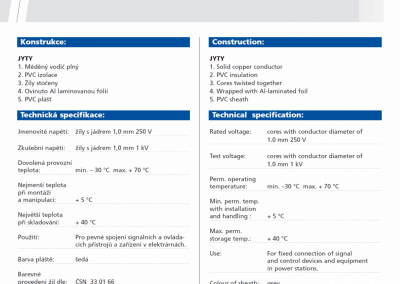

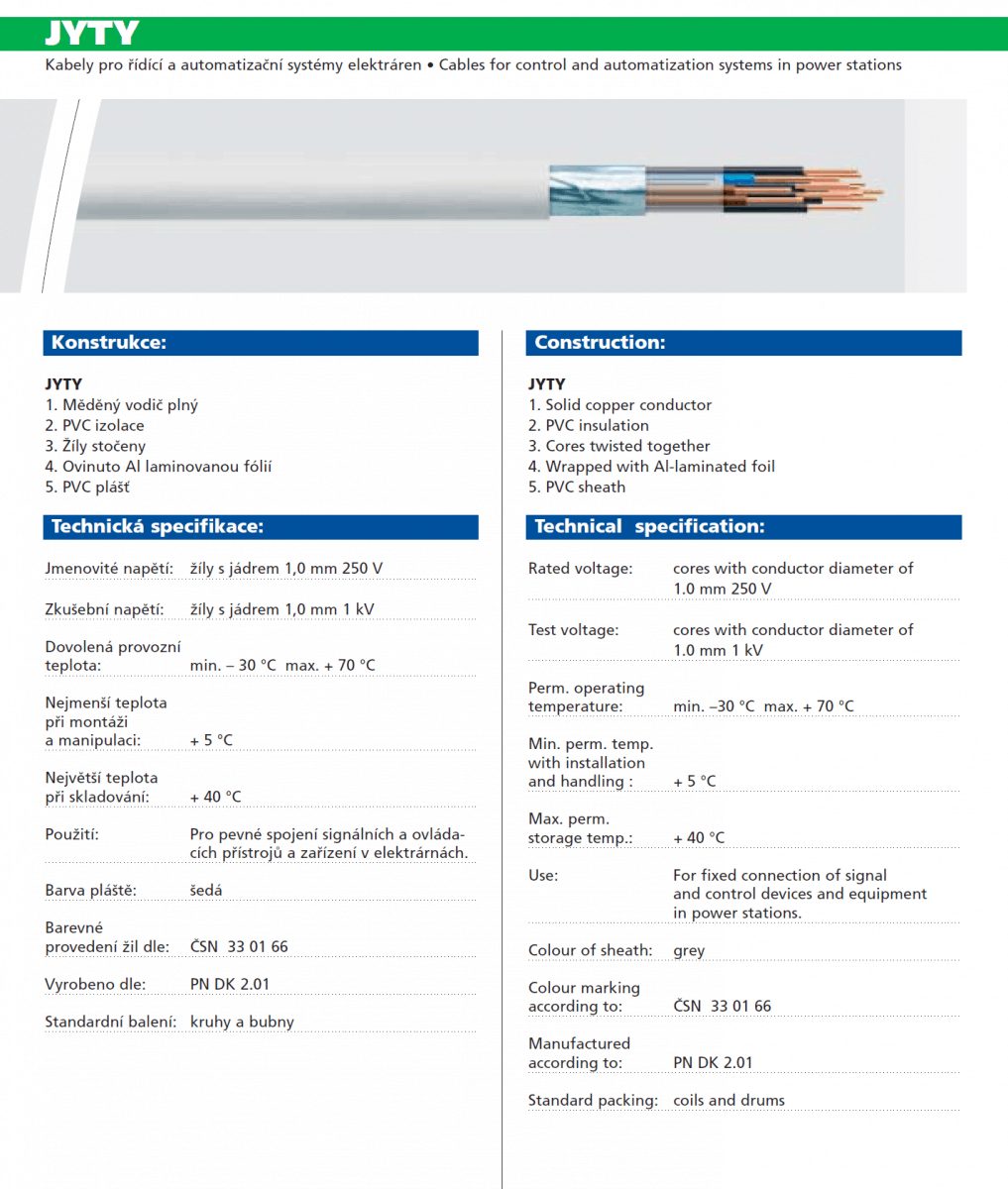

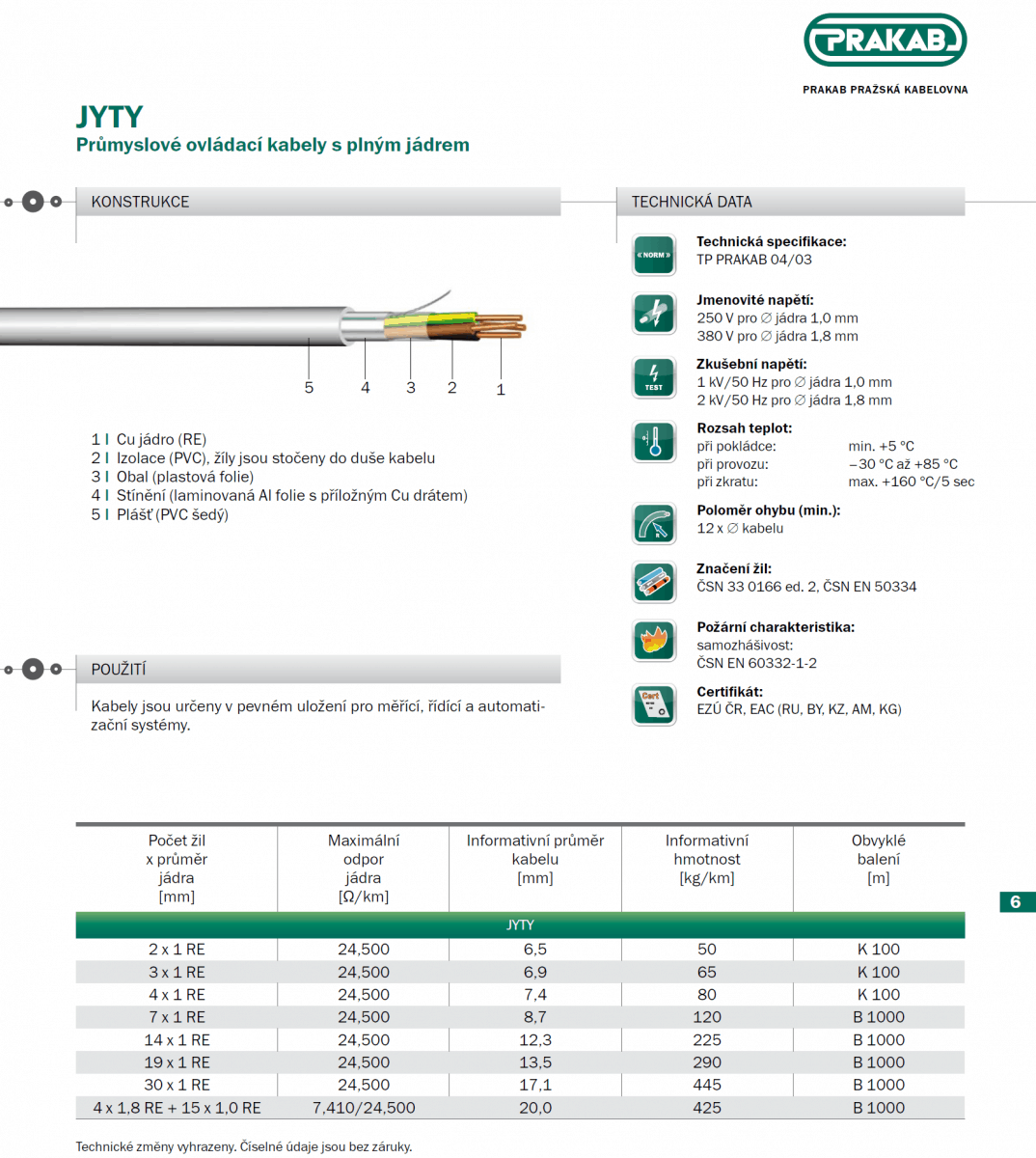

    Špecifikácia JYTY – pre riadiace a automatizačné systémy

    jyty draka kabely2

    jyty draka kabely

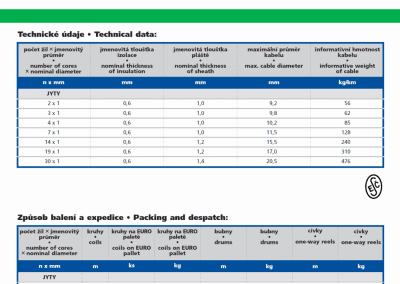

    Rozmery JYTY – pre riadiace a automatizačné systémy

    J-H(ST)H – JHSTH – signálne bezhalogenové káble

    Káble VUKI signálne pre požiarne únikové cesty, ktoré vyžadujú bezhalogenové káble.

    Zdroj: VUKI, a.s.  https://www.vuki.sk/standardne-kable

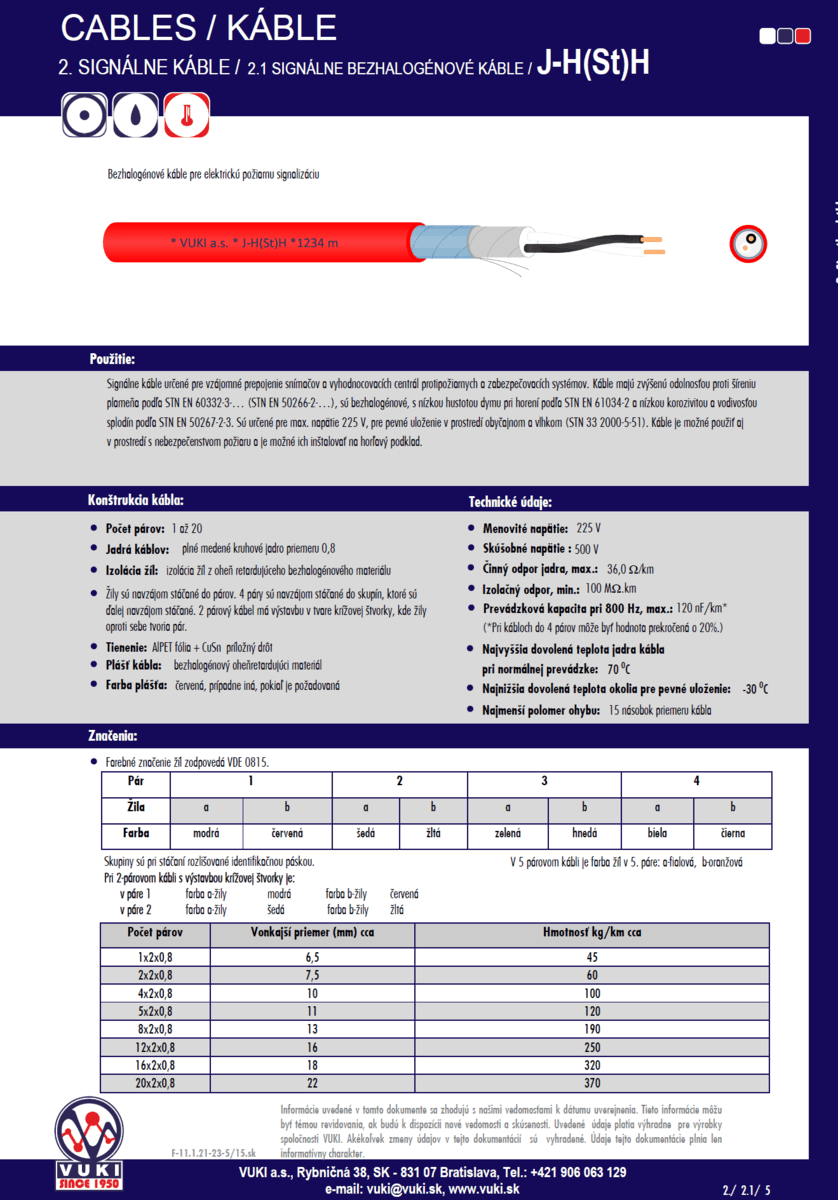

    J-H(ST)H - JHSTH - označovanie káblov

    J-H(ST)H – JHSTH – signálne káble

    Signálne káble JHSTH bezhalogenové do 250V. Priemer jadra 0,8mm2. Množstvo žíl 1×2, 2×2, 4×2, 5×2, 8×2, 12×2, 16×2, 20×2.

    N2XH, H07Z-K – bezhalogenové káble

    Bezhalogenové káble a ich označenie pre požiarne únikové cesty.

    Zdroj: ELKOND fabrika káblov www.elkond.sk, TKD www.tkd-kabel.de/en

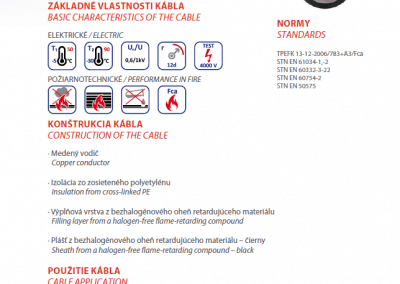

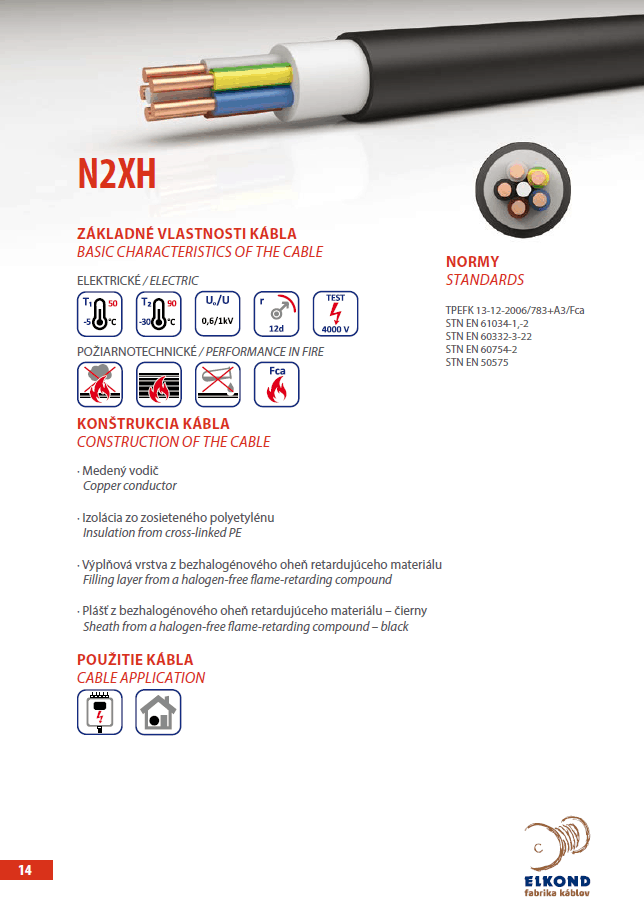

    2nxh-bezhalogenove-1

    2nxh-bezhalogenove-1

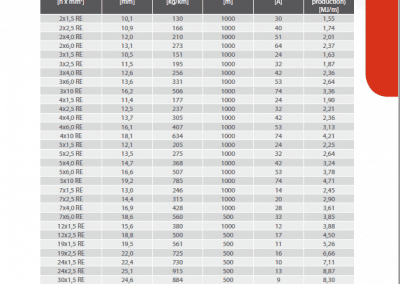

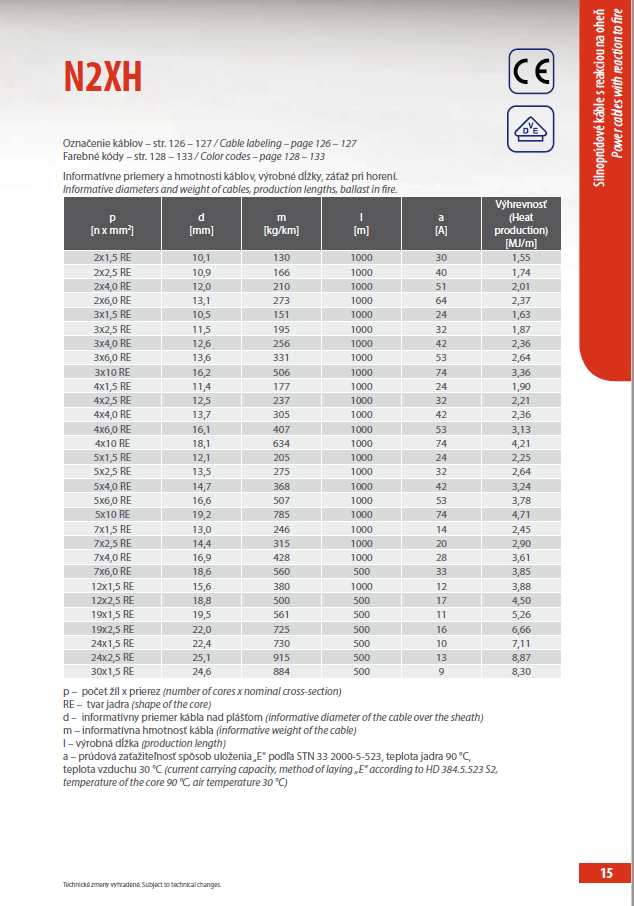

    2nxh-bezhalogenove-2

    2nxh-bezhalogenove-2

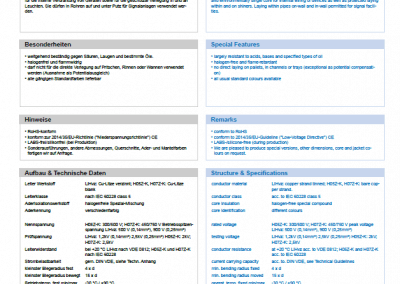

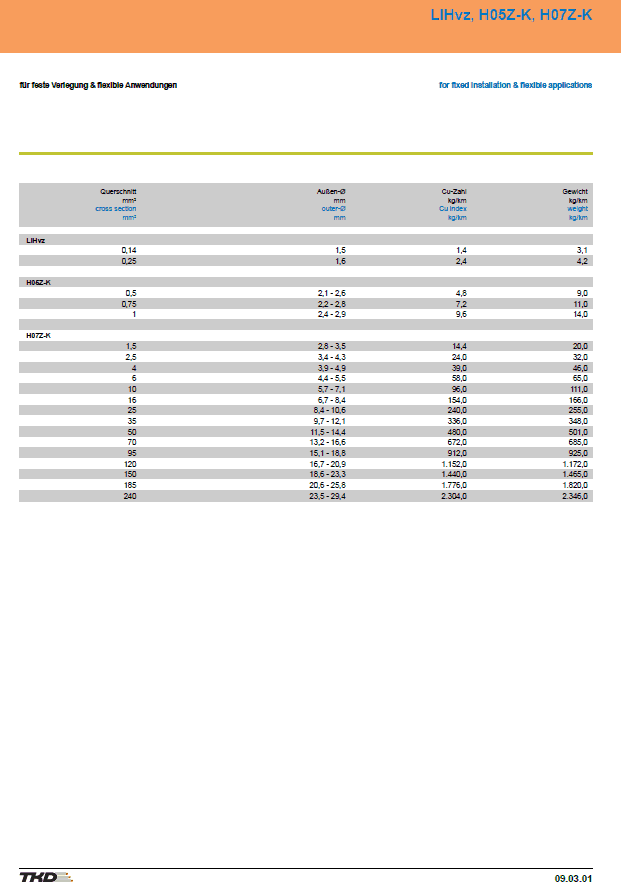

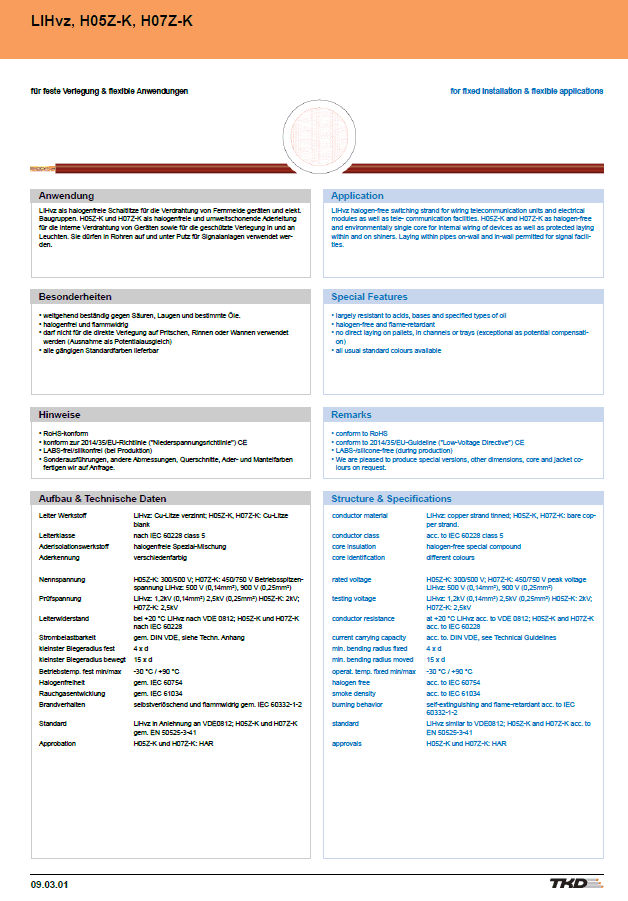

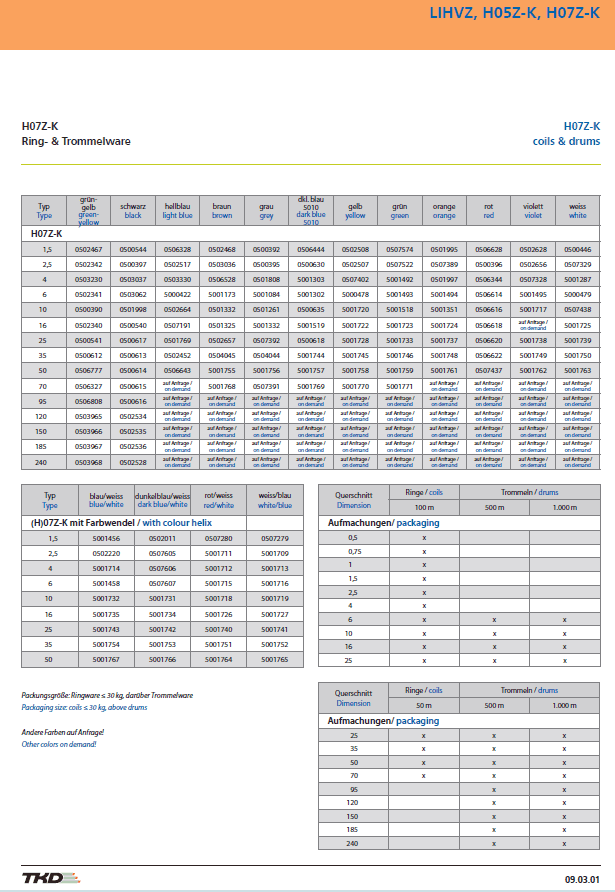

    h05z-h07z-bezhalogenove-1

    h05z-h07z-bezhalogenove-1

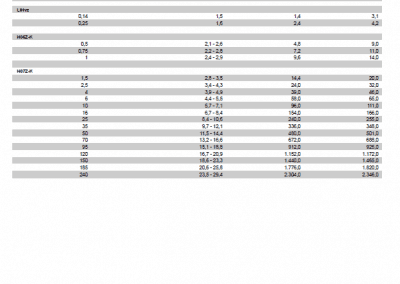

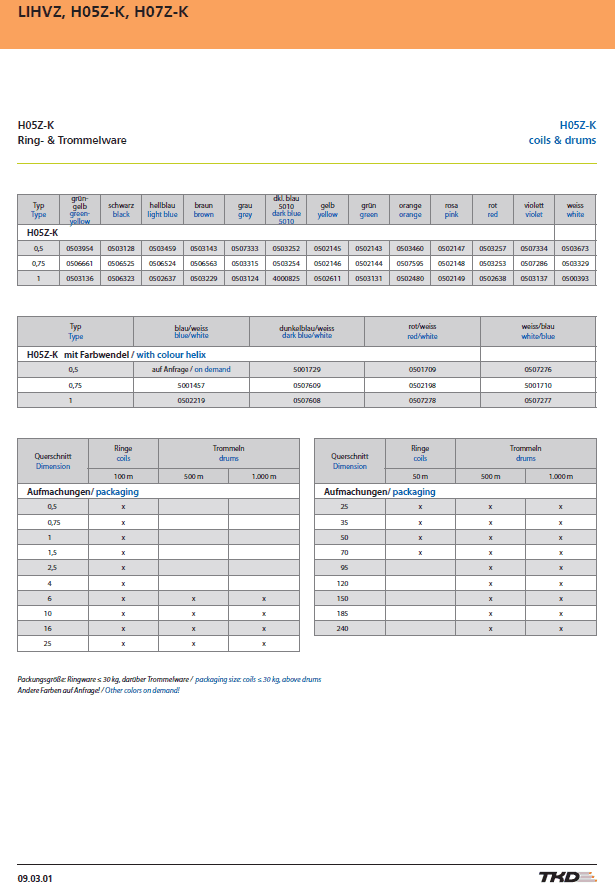

    h05z-h07z-bezhalogenove-2

    h05z-h07z-bezhalogenove-2

    h05z-h07z-bezhalogenove-3

    h05z-h07z-bezhalogenove-3

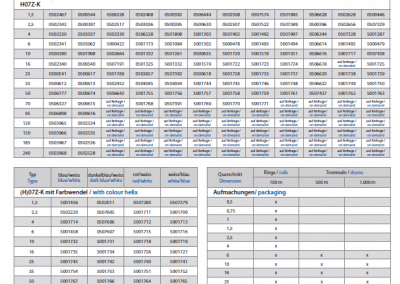

    h05z-h07z-bezhalogenove-4

    h05z-h07z-bezhalogenove-4

    i

    N2XH - PDF na stiahnutie

    Bezhalogenové káble N2XH

    i

    H07Z - PDF na stiahnutie

    Bezhalogenové káble H07Z

    NAYY – hliníkové prívodné káble pre rozvody NN

    Označovanie káblov pre silové prívodné rozvody NN – nízke napätie do 600V.

    Zdroj: MURAT

    http://katalog.murat.sk/kl/KE//NAYY-J_a_NAYY-O.htm

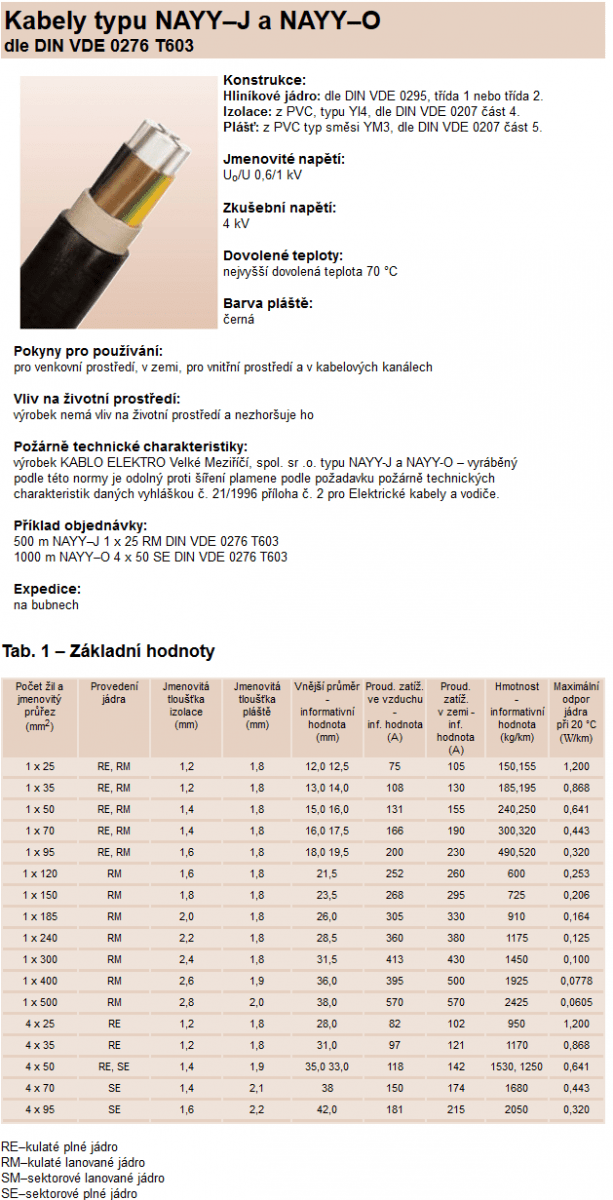

    nayy-J rozmery a parametre

    nayy-J rozmery a parametre

    nayy-J rozmery a parametre

    CYKY, AYKY – tvrdé káble klasické

    Klasické káble pre elektrické rozvody bytov, bytoviek, administratívnych budov a priemysel.

    Zdroj: www.elmit.sk

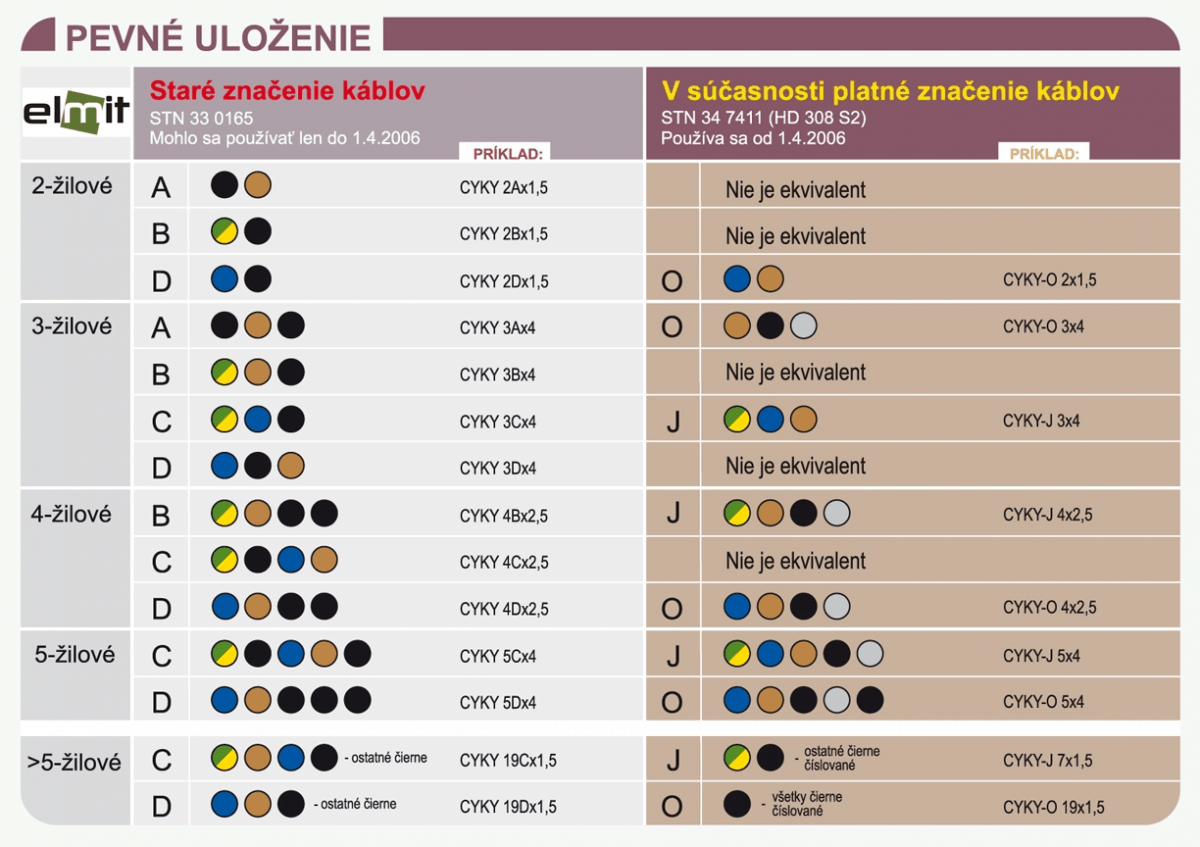

    Označovanie káblov – pevné uloženie

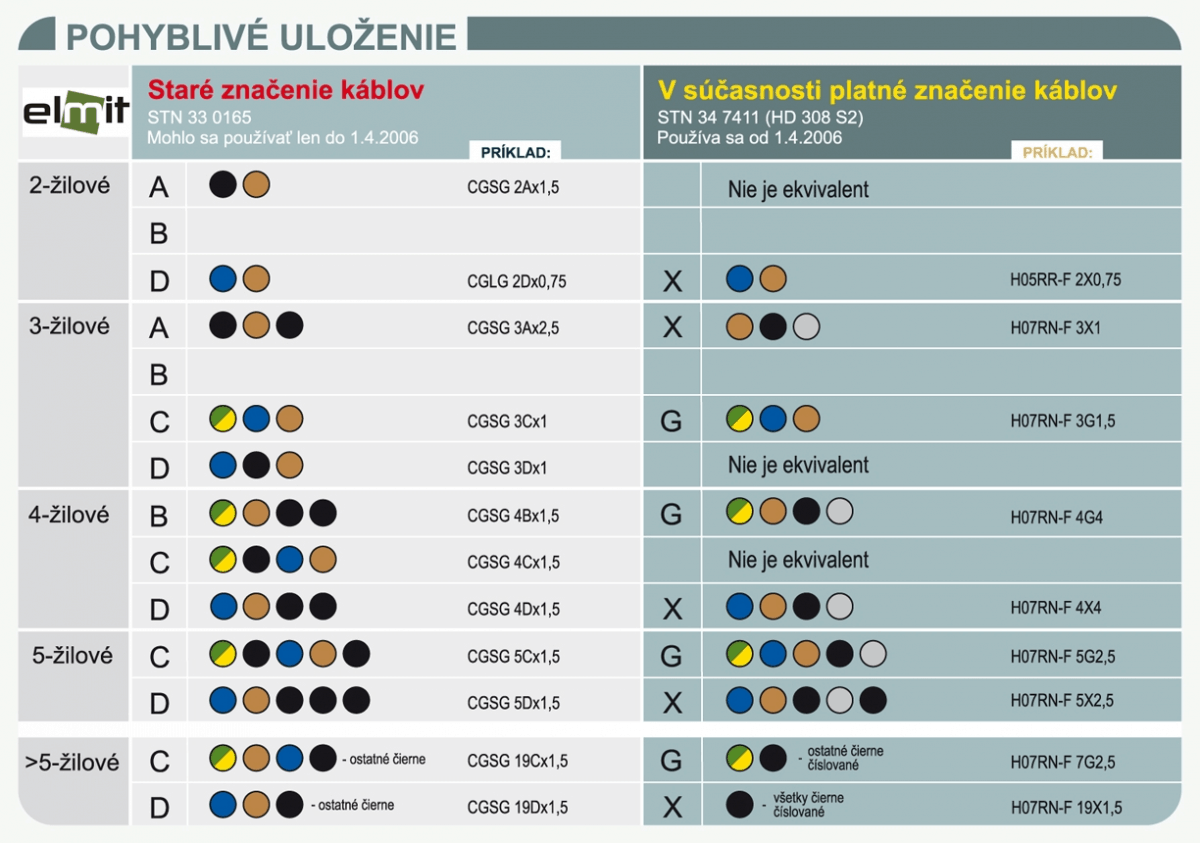

    Označovanie káblov – pohyblivé uloženie

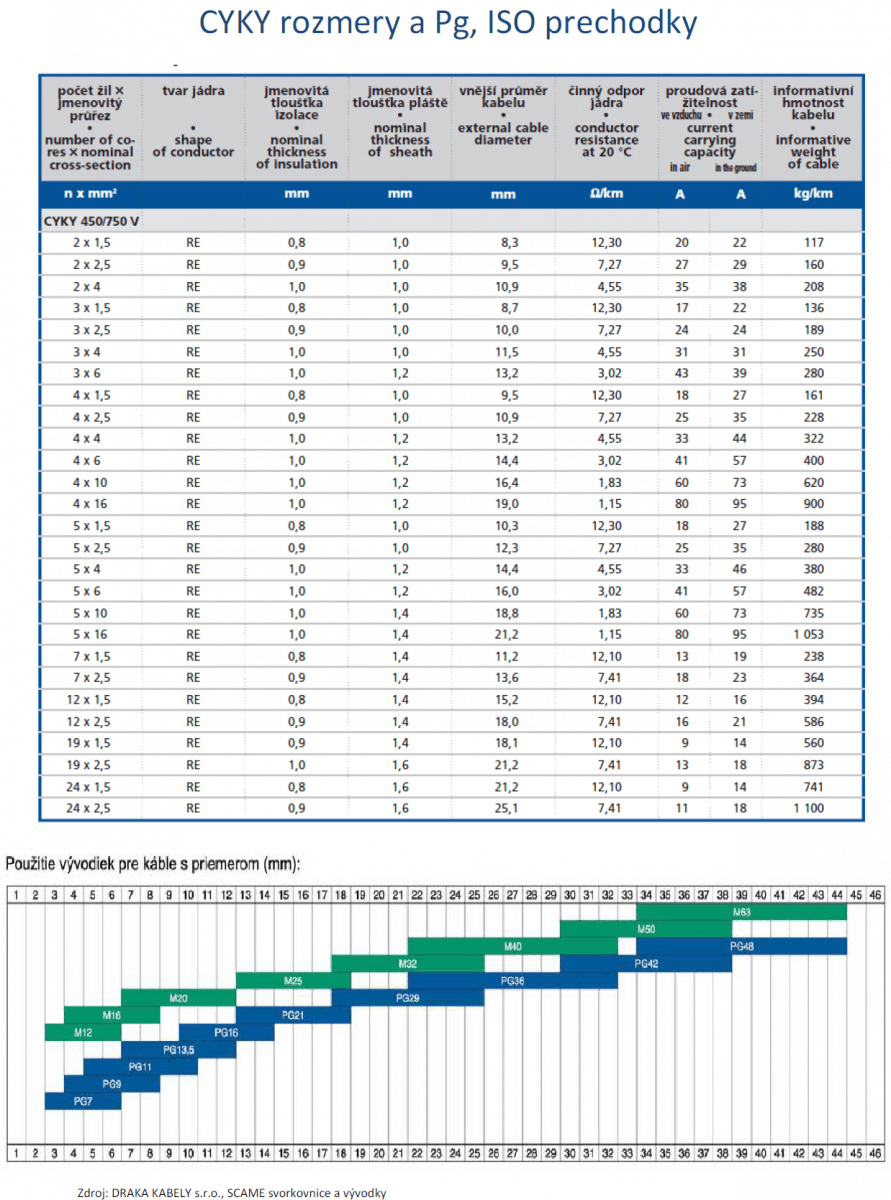

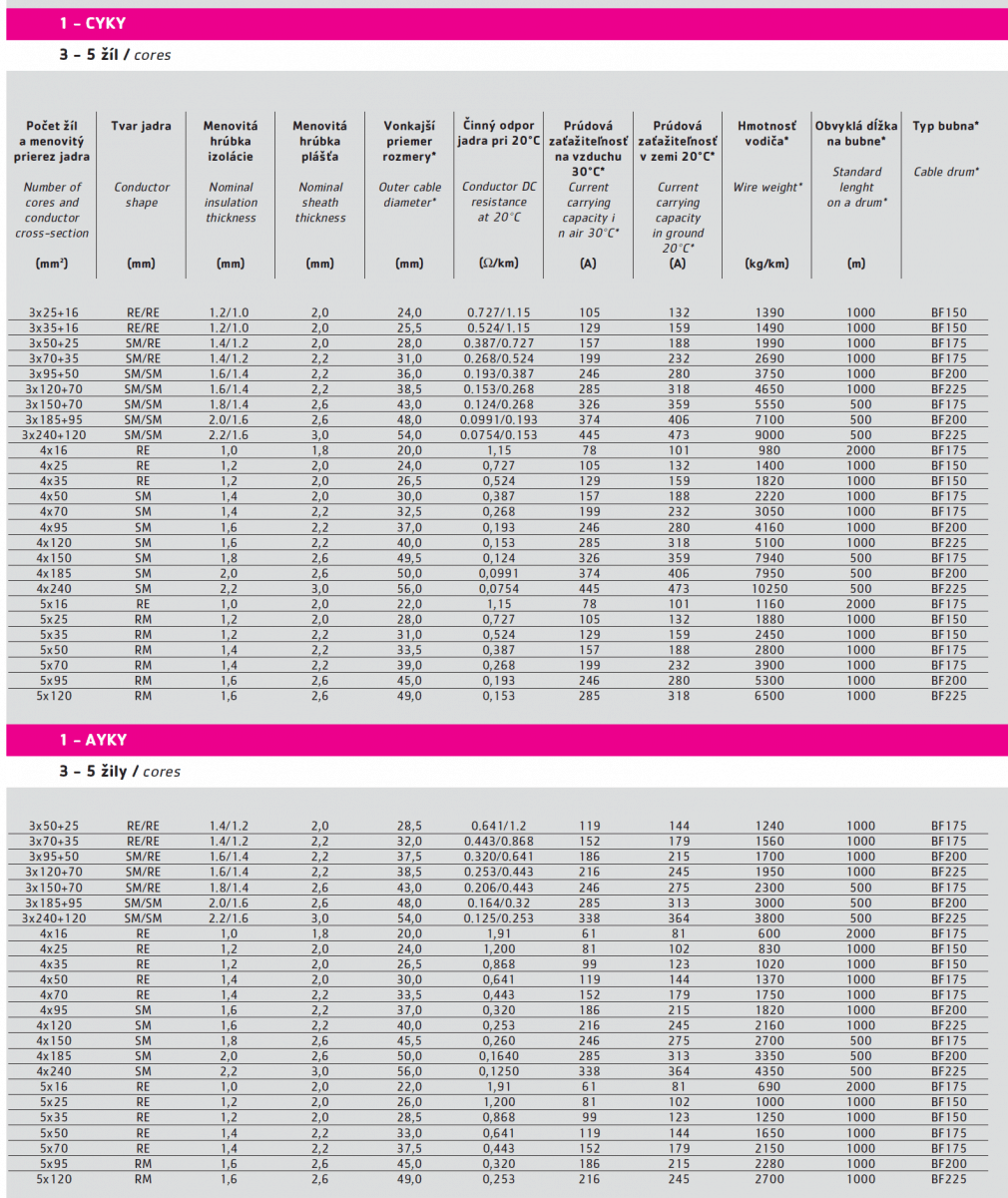

    Rozmery káblov CYKY, AYKY

    Rozmery káblov CYKY a AYKY

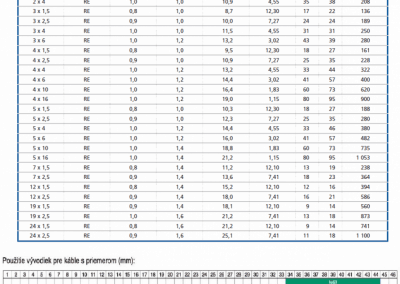

    Rozmery káblov CYKY a Pg,ISO prechodky

    CGTG, CGAU, CGLG, CGSG, CGSGFU, CGTU, CGZ  Gumenné – pryžové vodiče a káble

    Káble pre bývalé CGTG gumené káble – pryžové.

    Zdroj: nkt cables Velké Meziříčí k.s.

    Harmonizované gumenné – pryžové káble

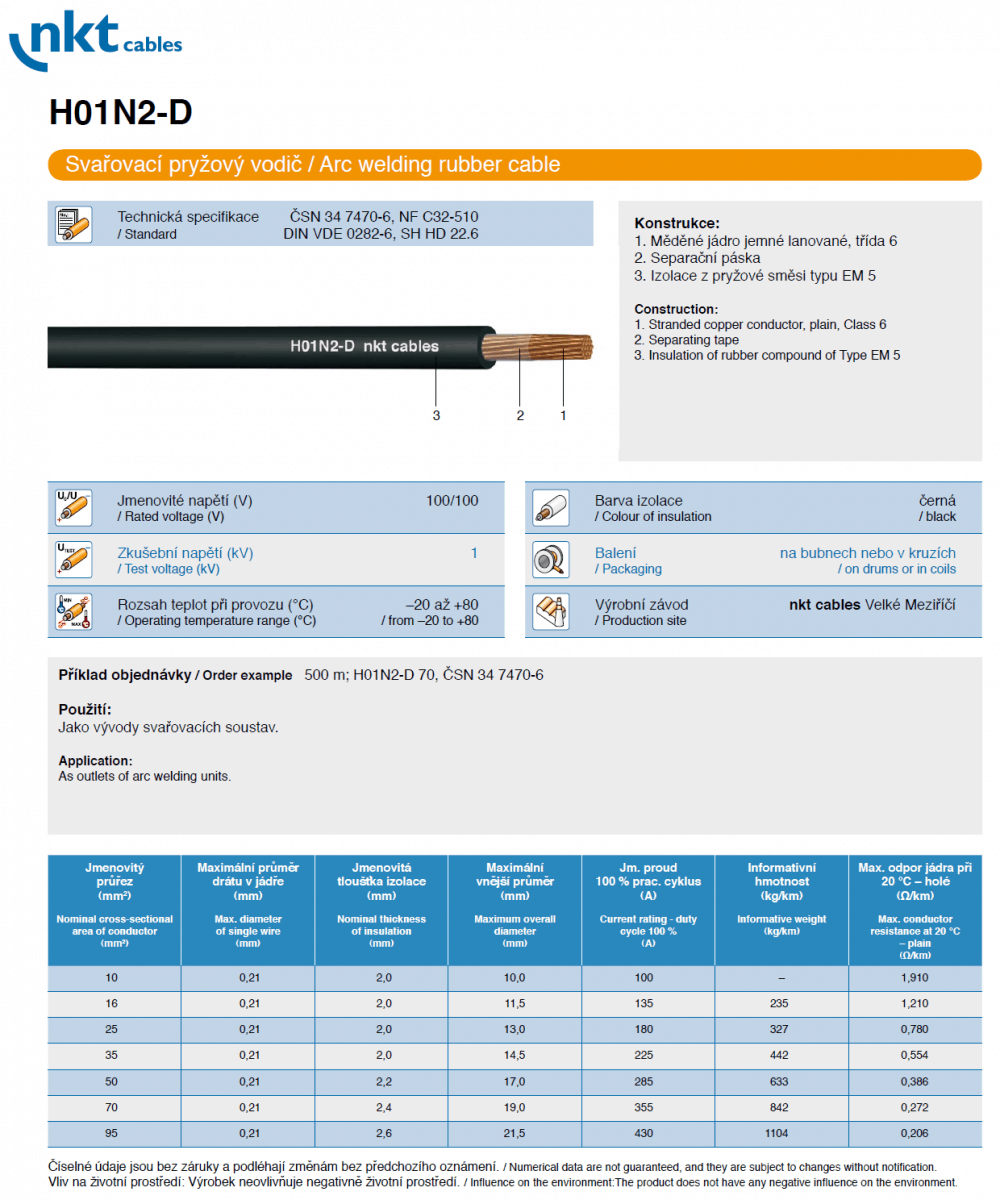

    H01N2-D zvárací gumenný – pryžový kábel

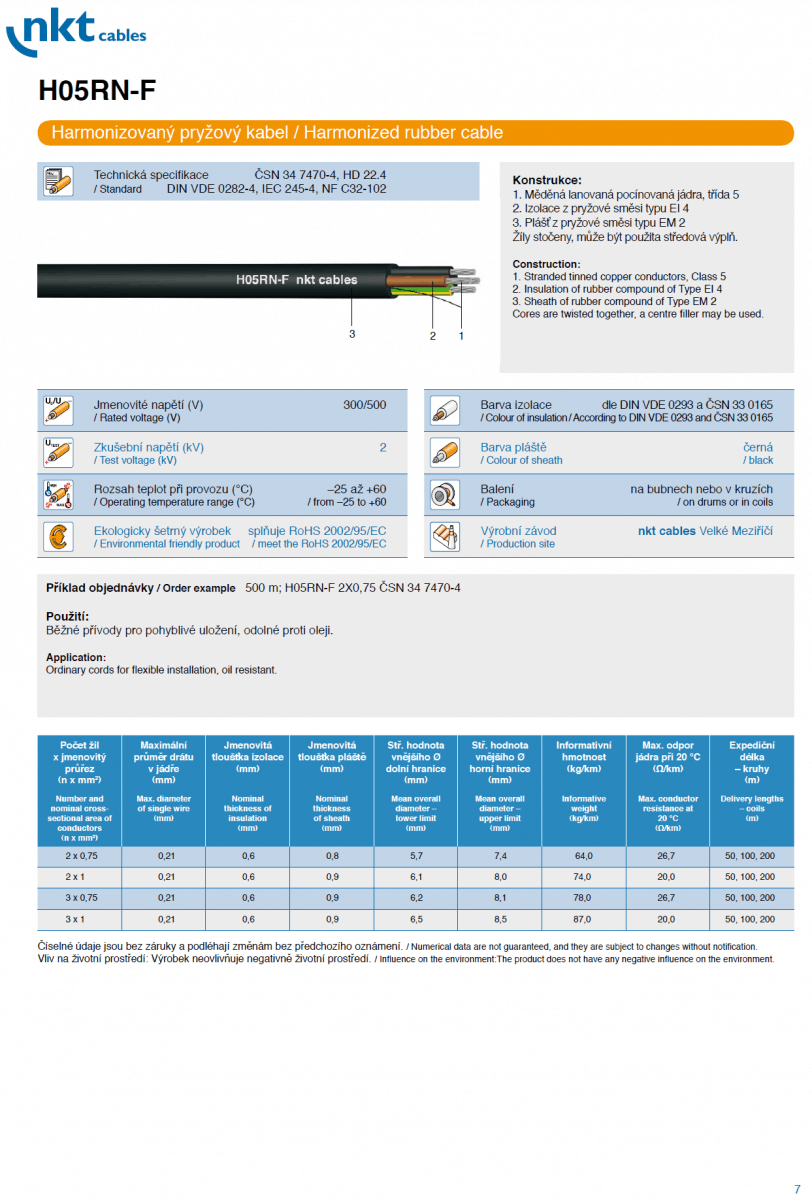

    H05RN-F harmonizovaný gumenný – pryžový kábel

    H05RR-F harmonizovaný gumenný – pryžový kábel

    H07BB-F harmonizovaný gumenný – pryžový kábel do pitnej vody

    H07RN-F harmonizovaný gumenný – pryžový kábel

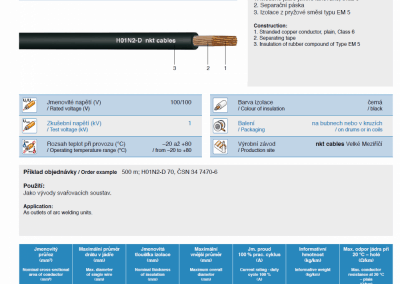

    H01N2-D zvárací pryžový kábel

    H05RN-F harmonizovaný pryžový kábel

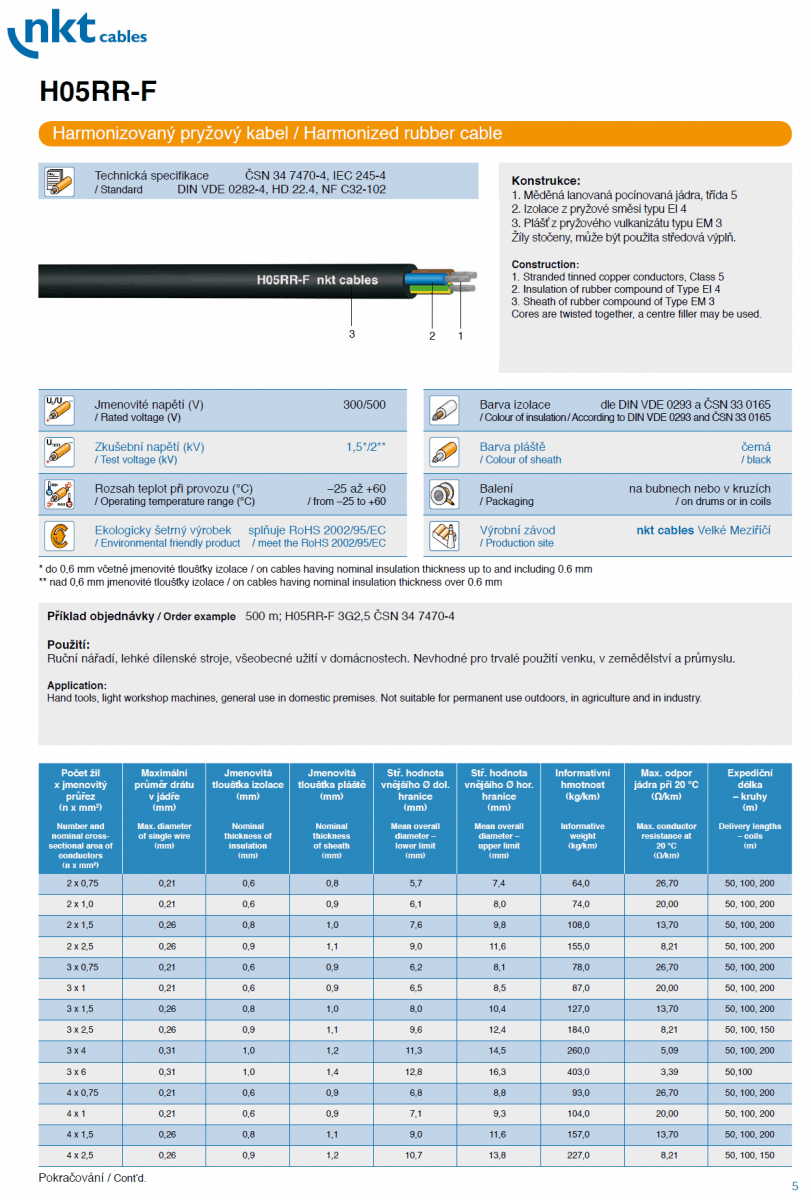

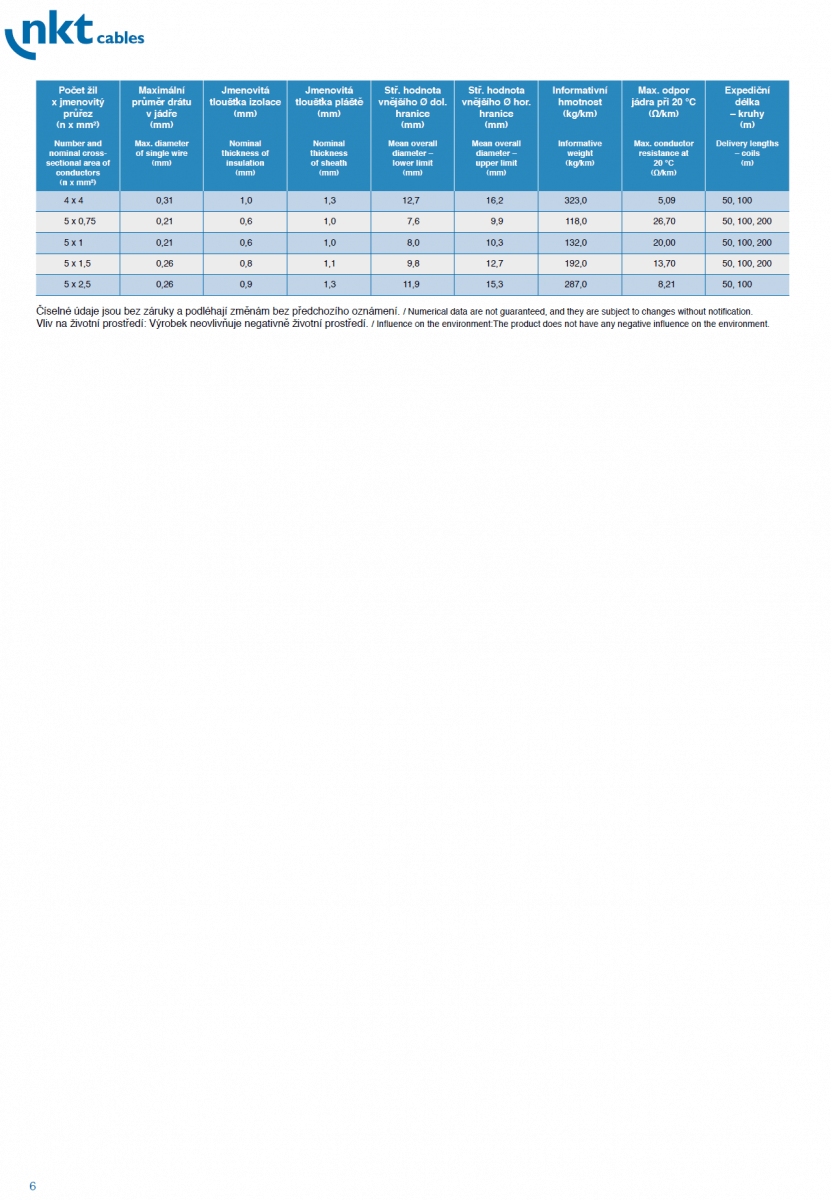

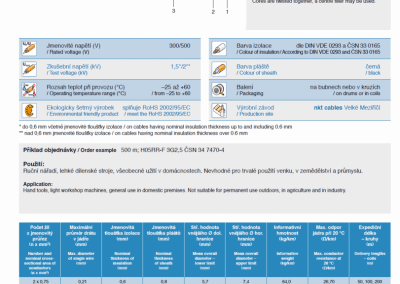

    H05RR-F harmonizovaný pryžový kábel 1

    H05RR-F harmonizovaný pryžový kábel 2

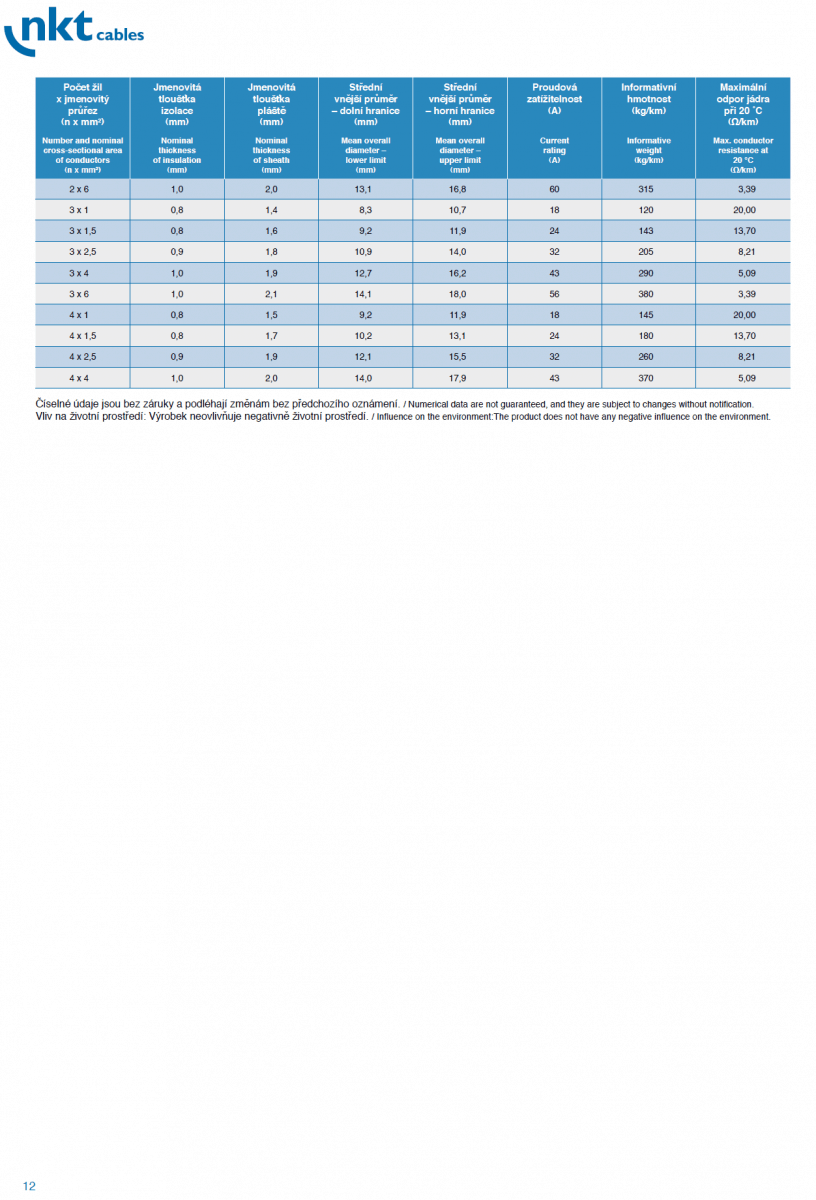

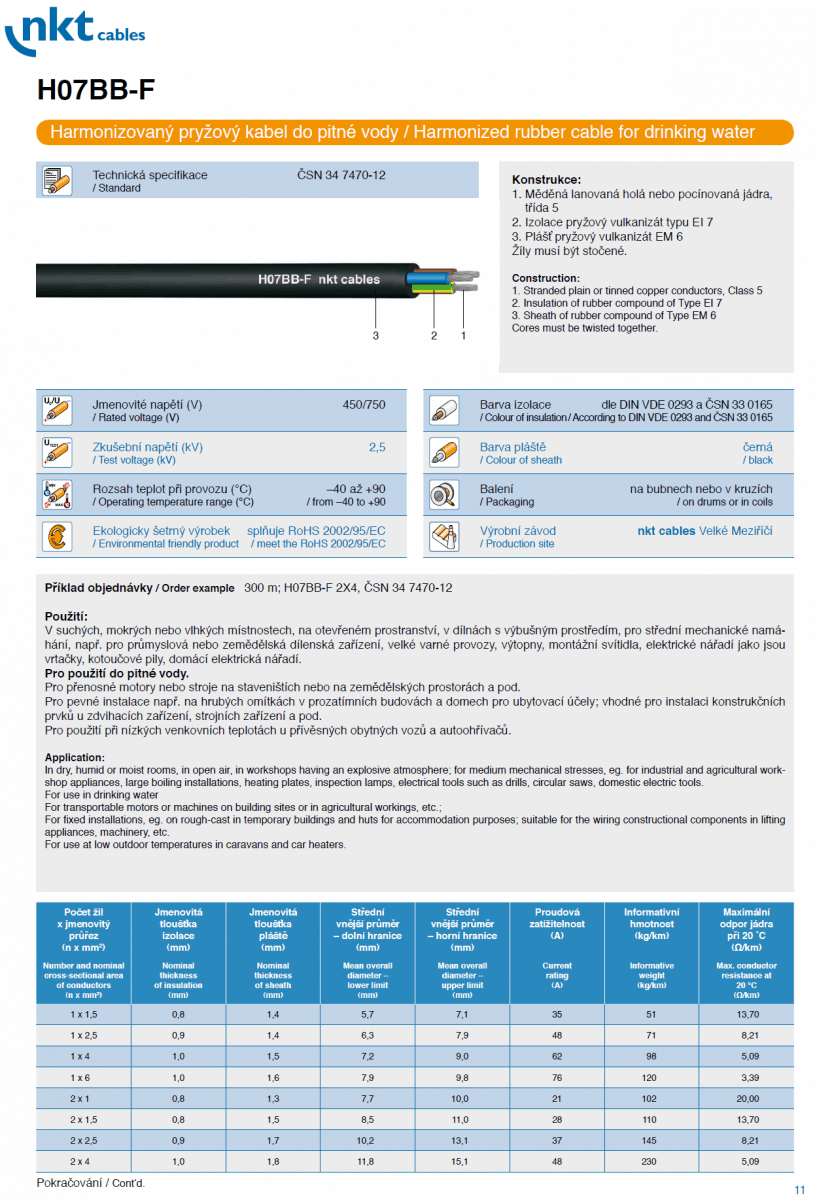

    H07BB-F harmonizovaný pryžový kábel do pitnej vody 1

    H07BB-F harmonizovaný pryžový kábel do pitnej vody 2

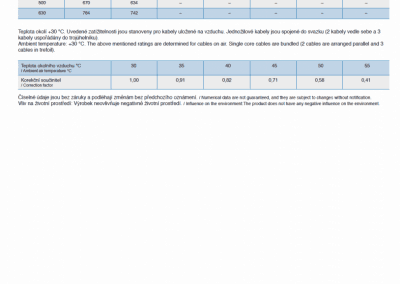

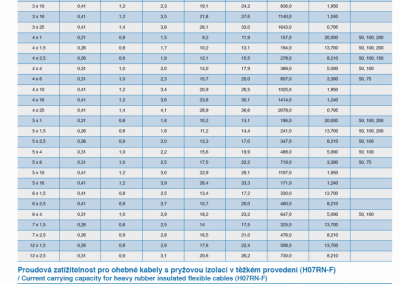

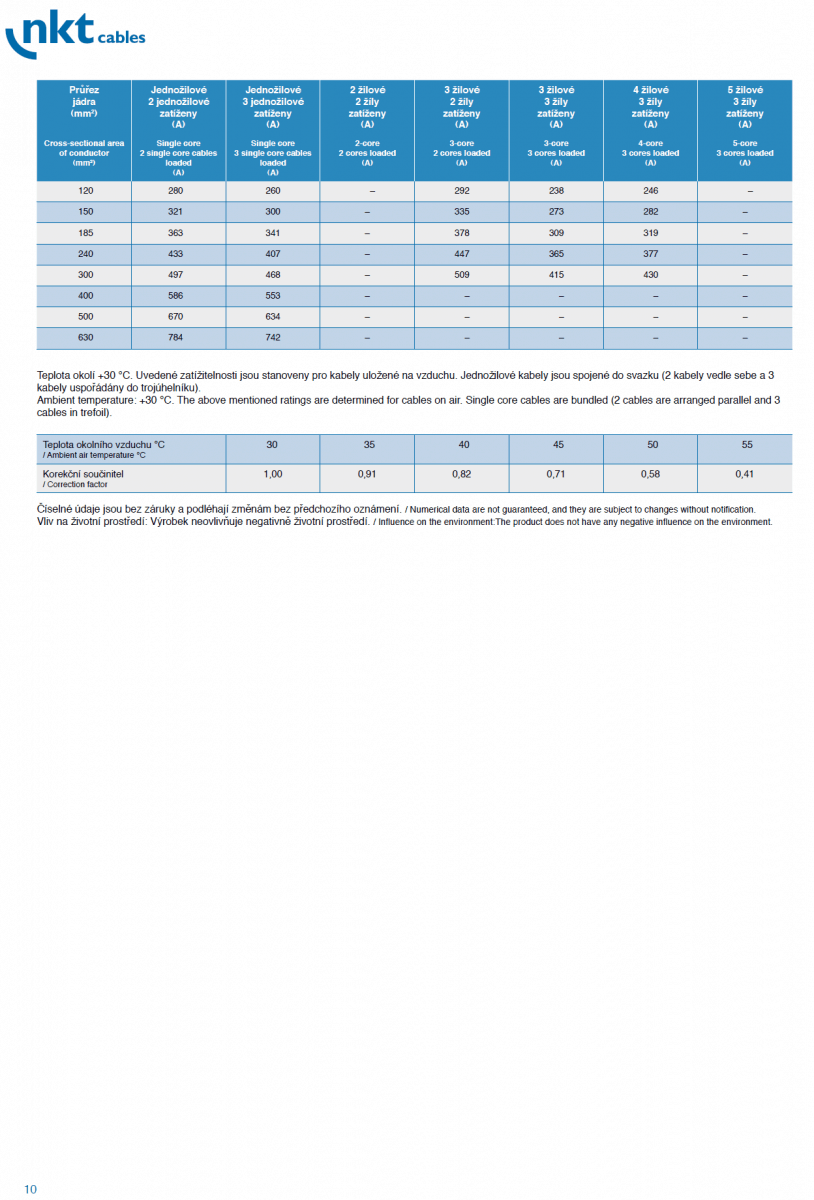

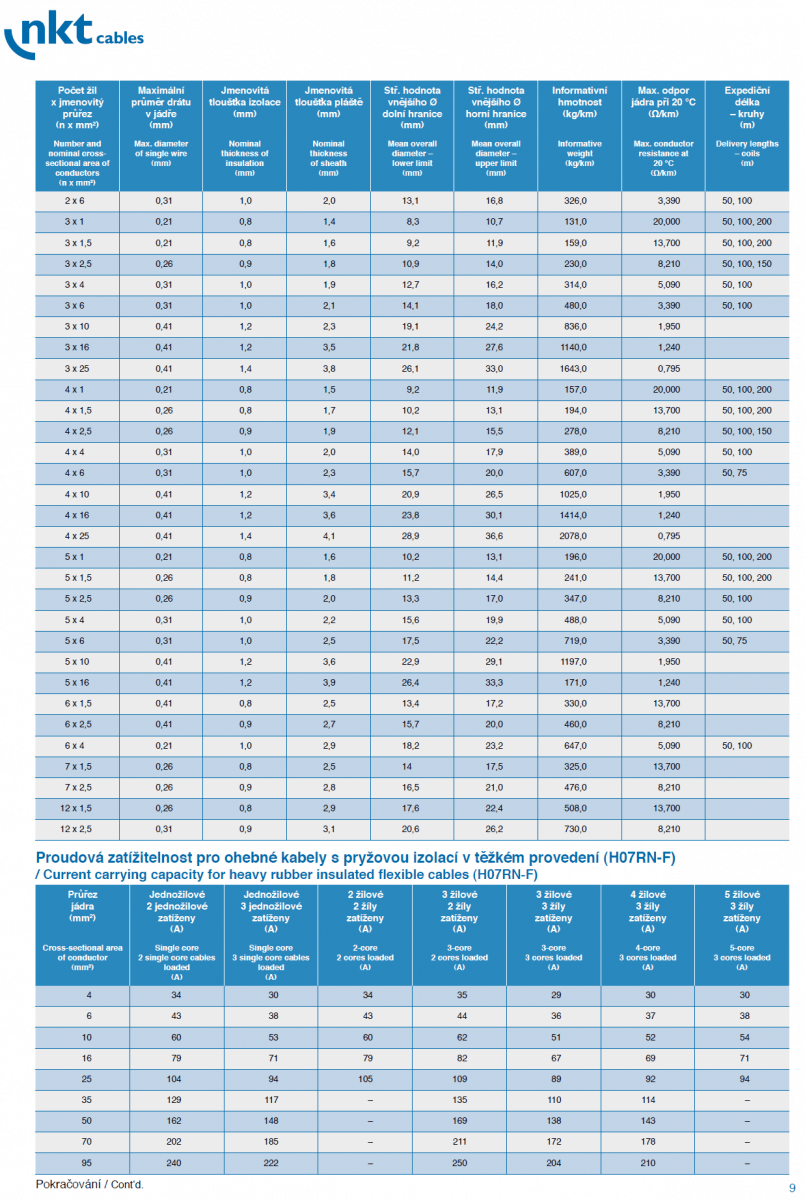

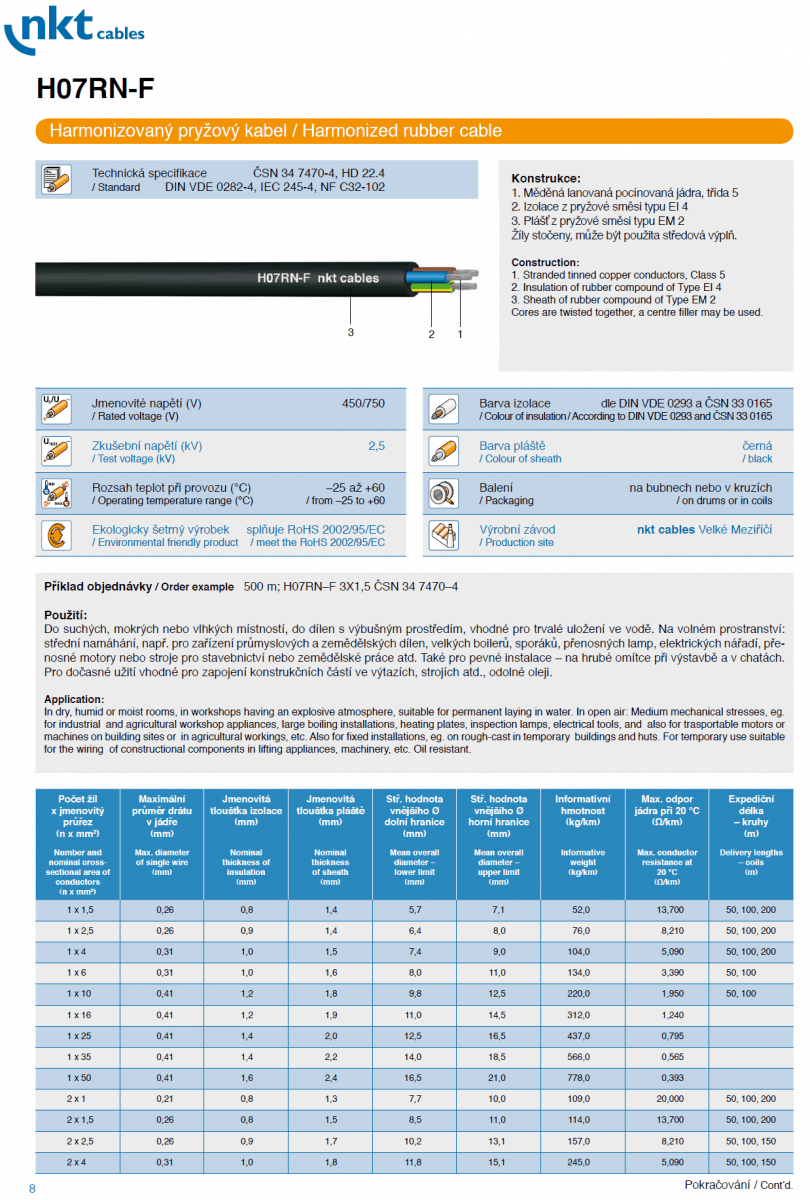

    H07RN-F harmonizovaný pryžový kábel 1

    H07RN-F harmonizovaný pryžový kábel 2

    H07RN-F harmonizovaný pryžový kábel 3

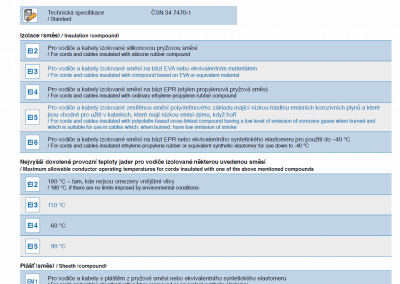

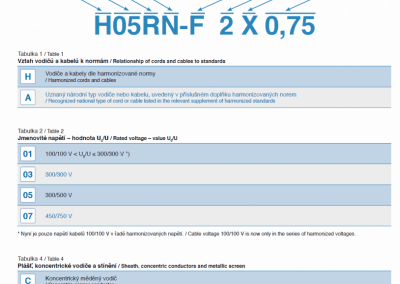

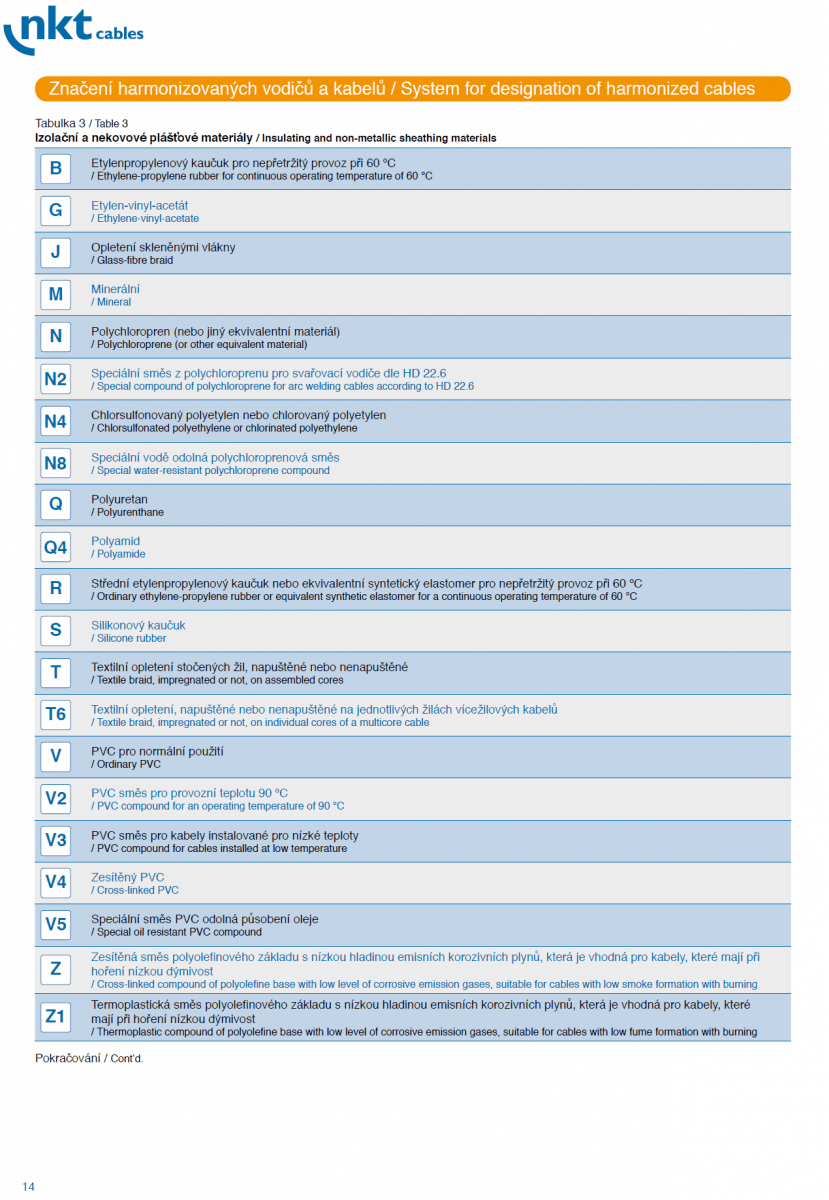

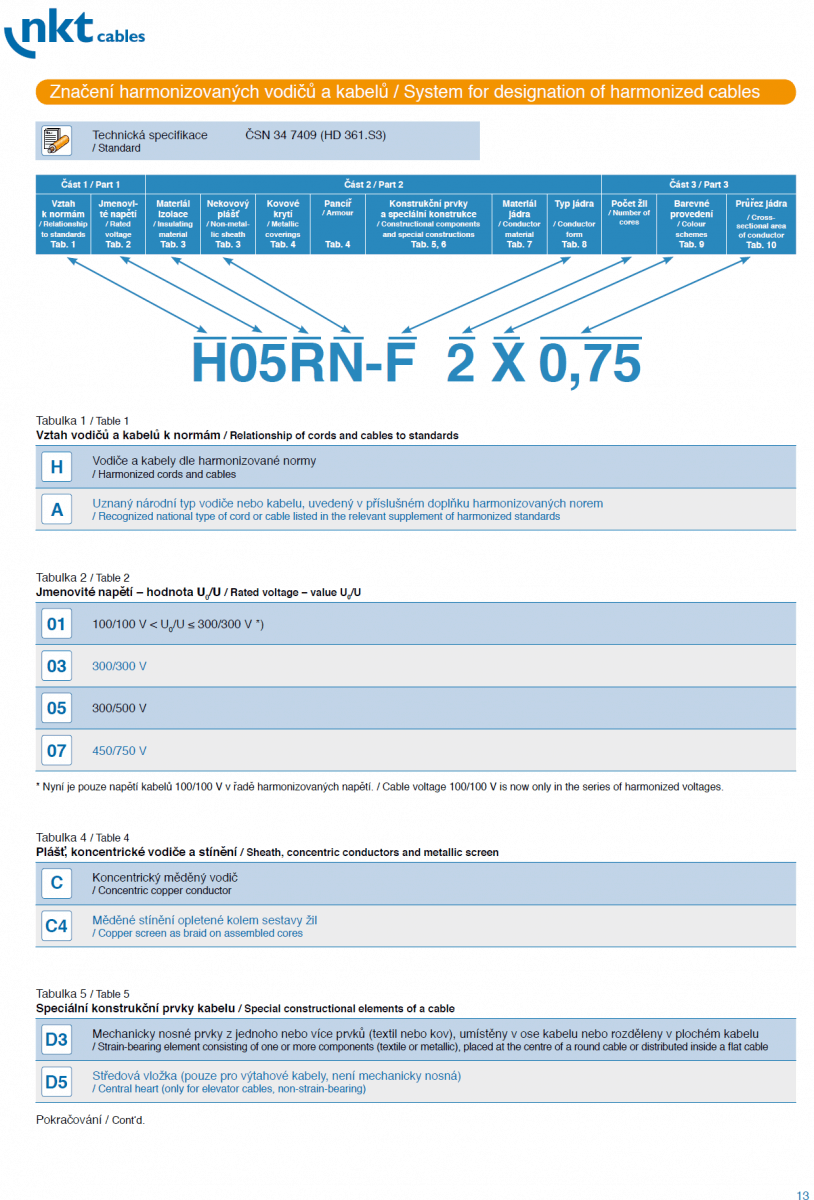

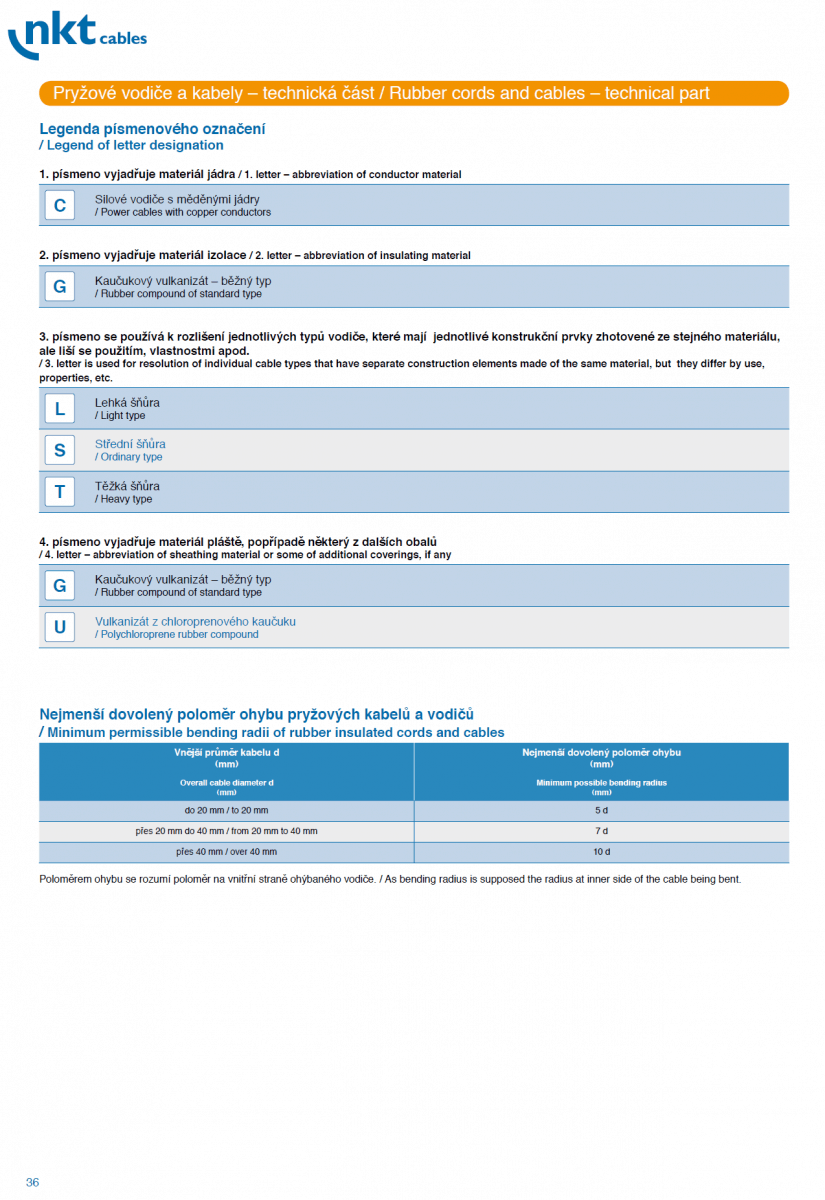

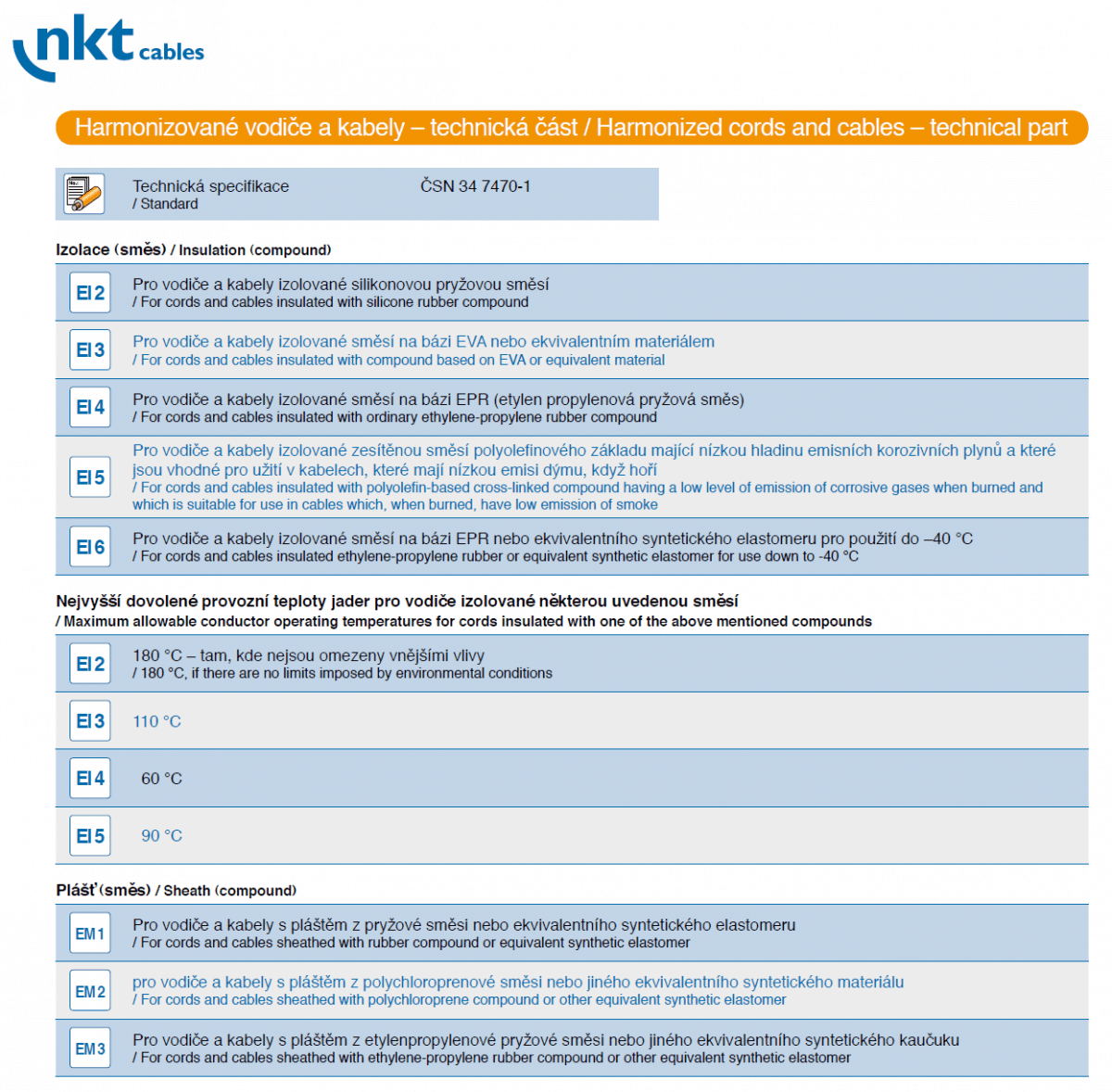

    označovanie harmonizovaných pryžových káblov 1

    označovanie harmonizovaných pryžových káblov 2

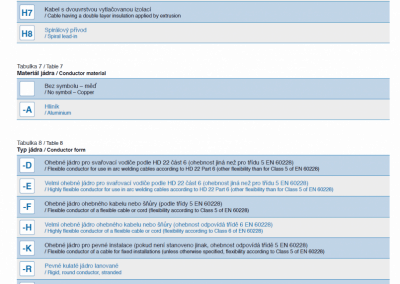

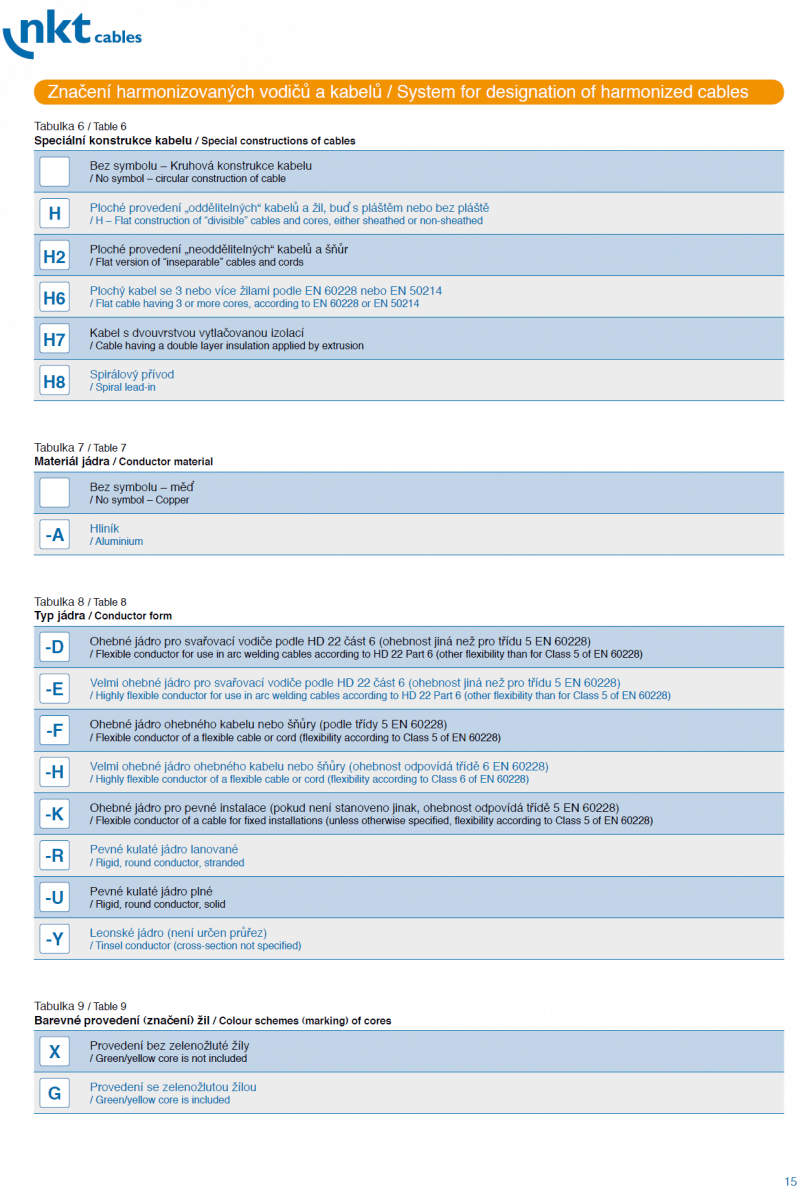

    označovanie harmonizovaných pryžových káblov 3

    označovanie harmonizovaných pryžových káblov 4

    Gumenné – pryžové káble

    CGZ – gumenný – pryžový vodič

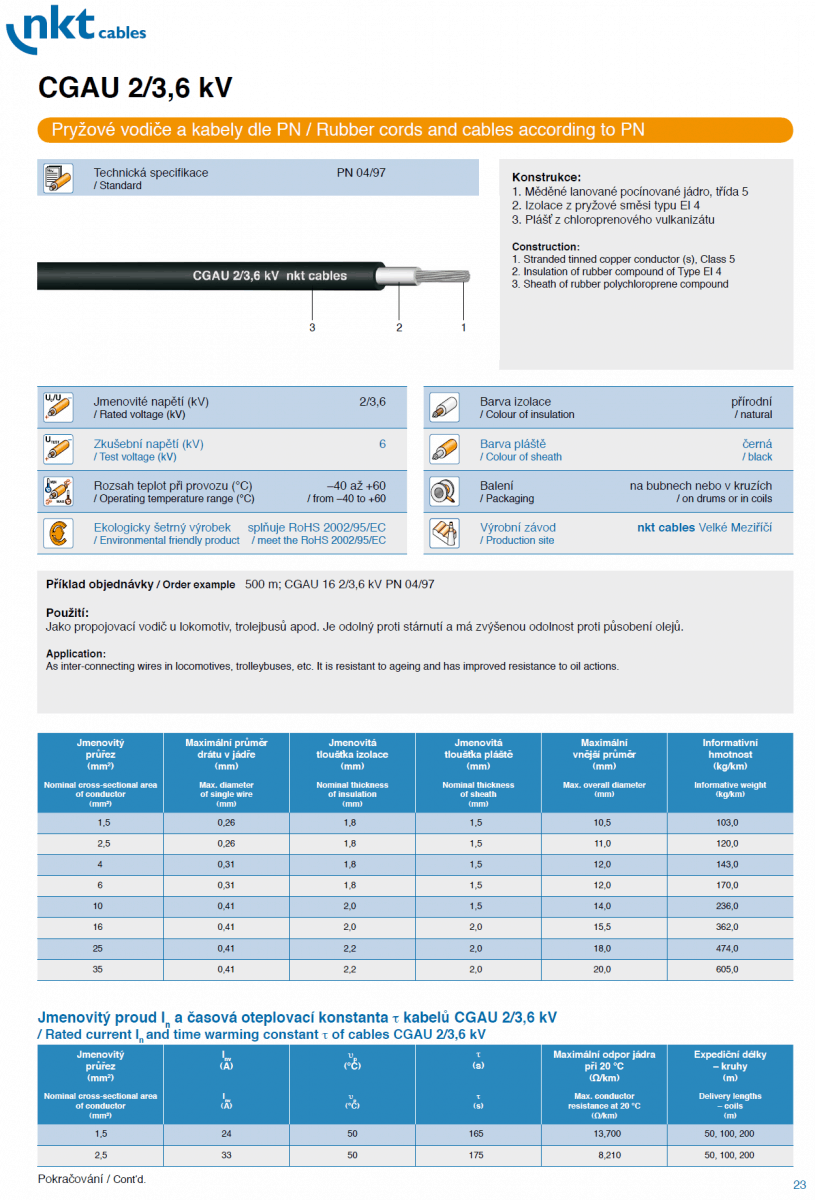

    CGAU 2_3,6kV – gumenný – pryžový vodič

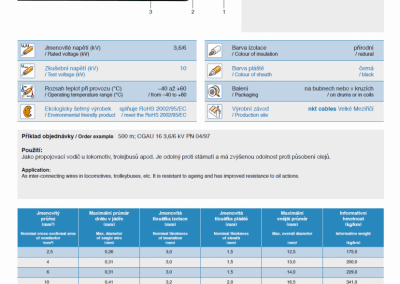

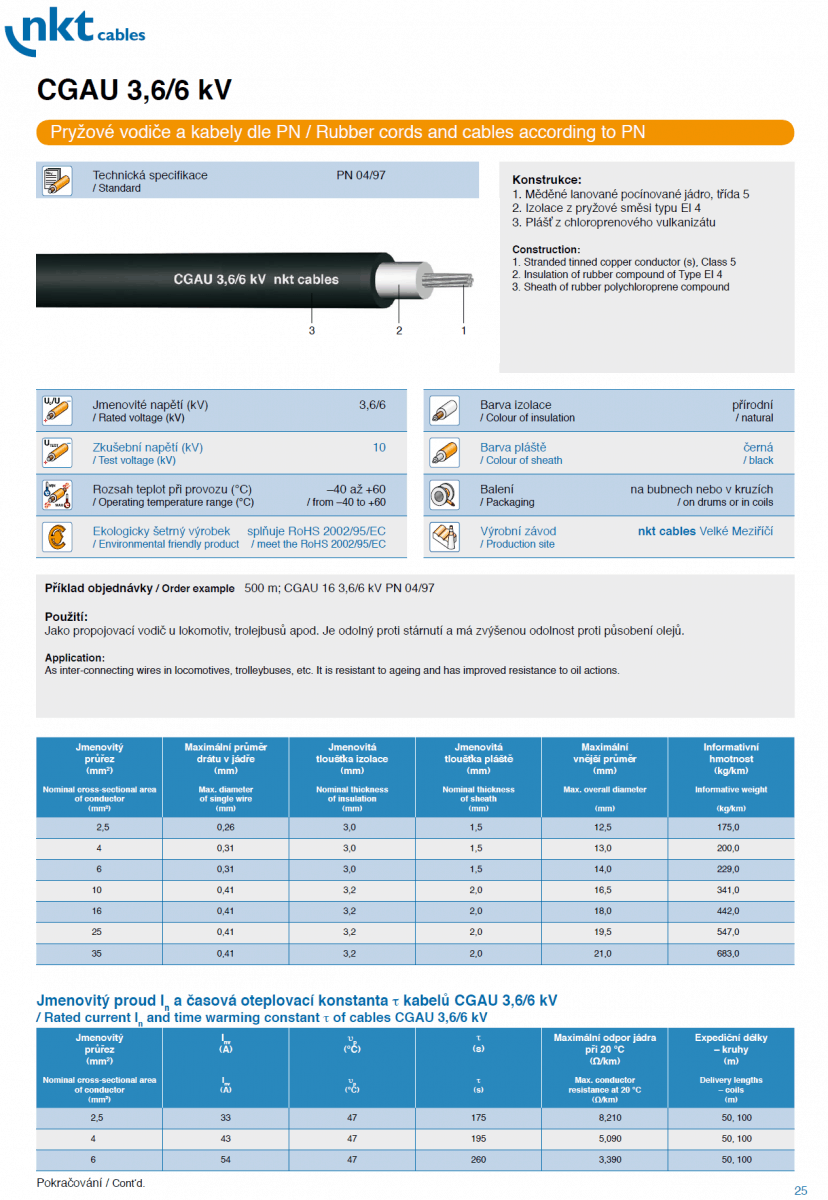

    CGAU 3,6_6kV – gumenný – pryžový vodič

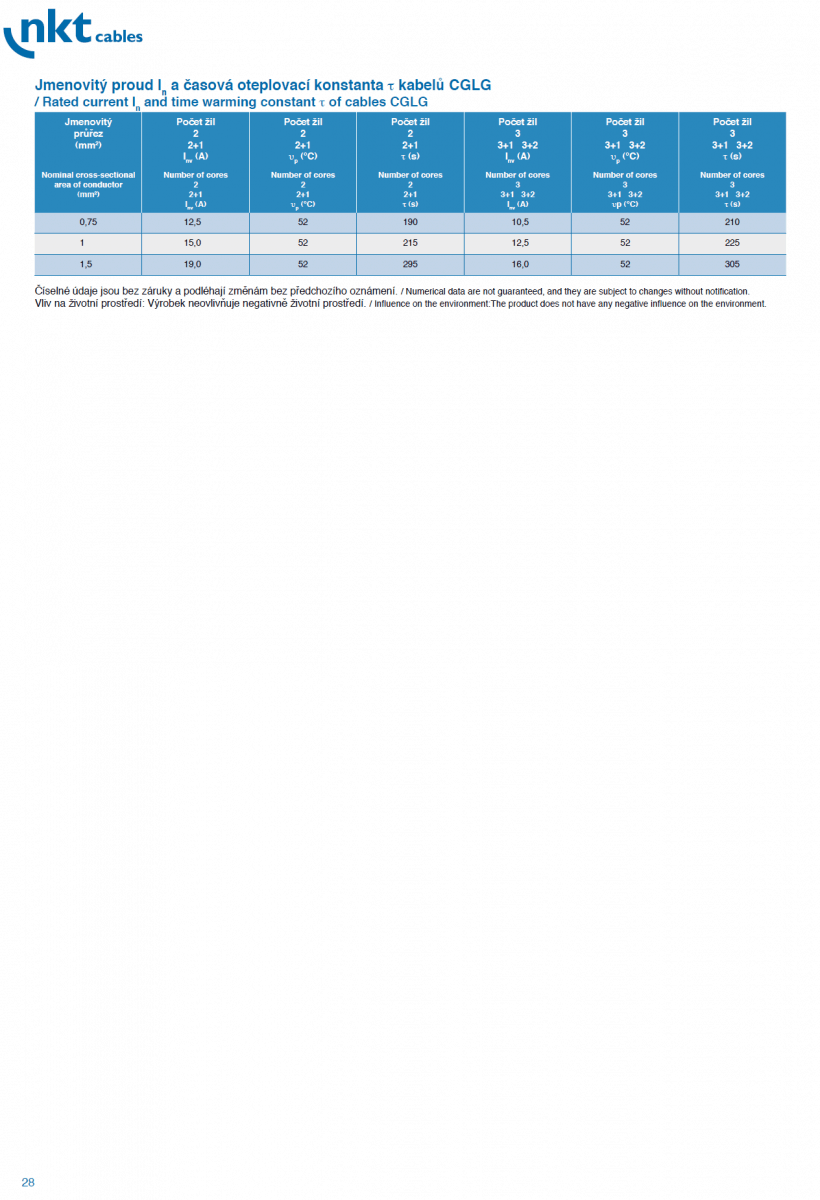

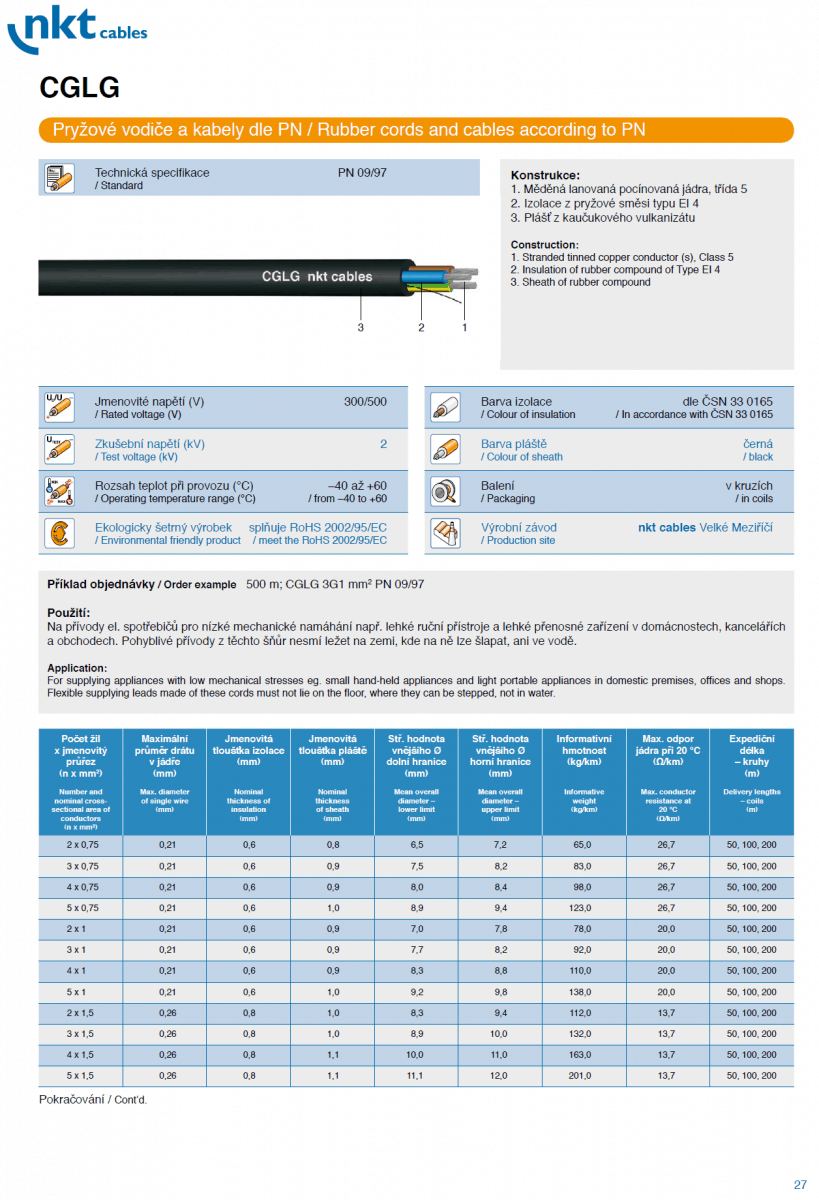

    CGLG – gumenný – pryžový kábel

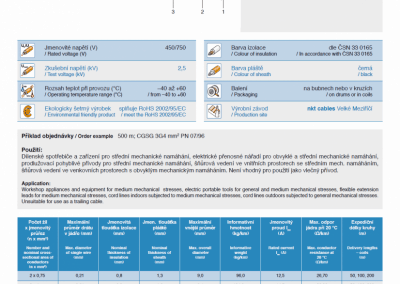

    CGSG – gumenný – pryžový kábel

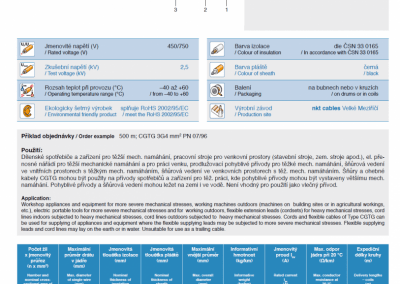

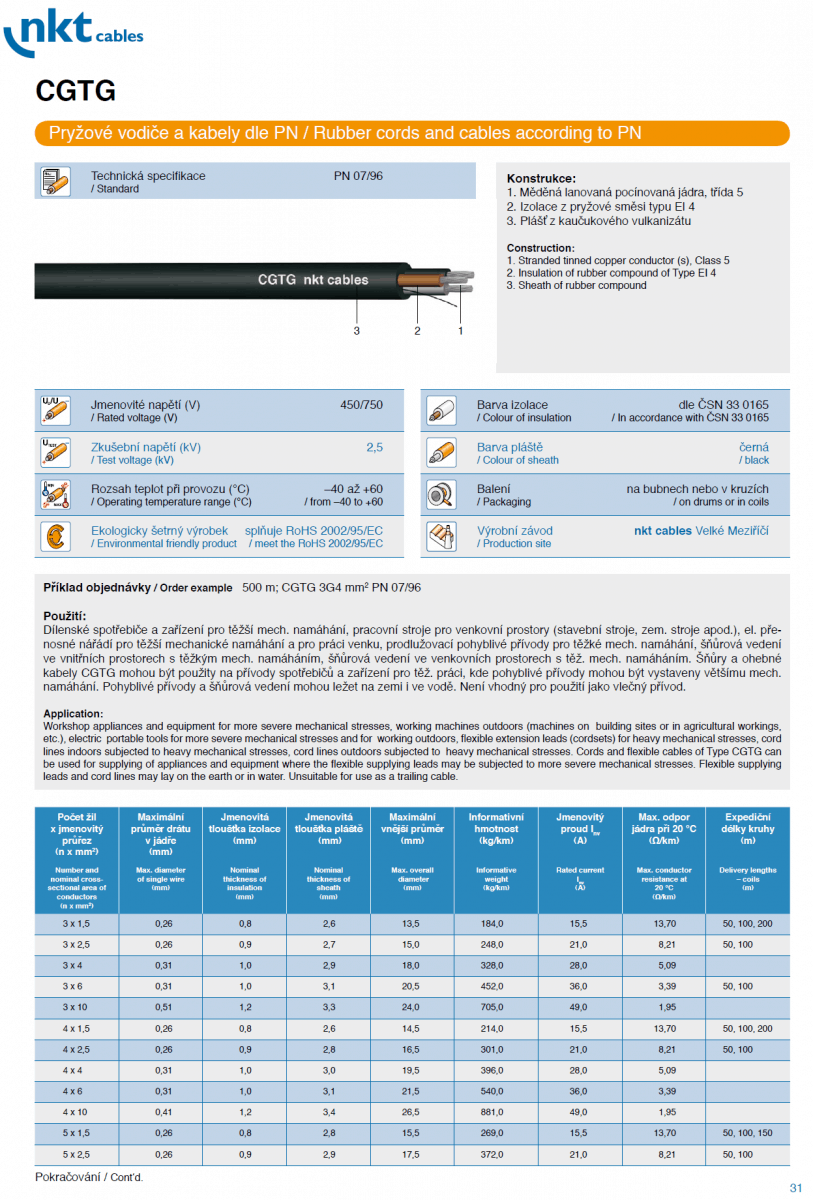

    CGTG – gumenný – pryžový kábel

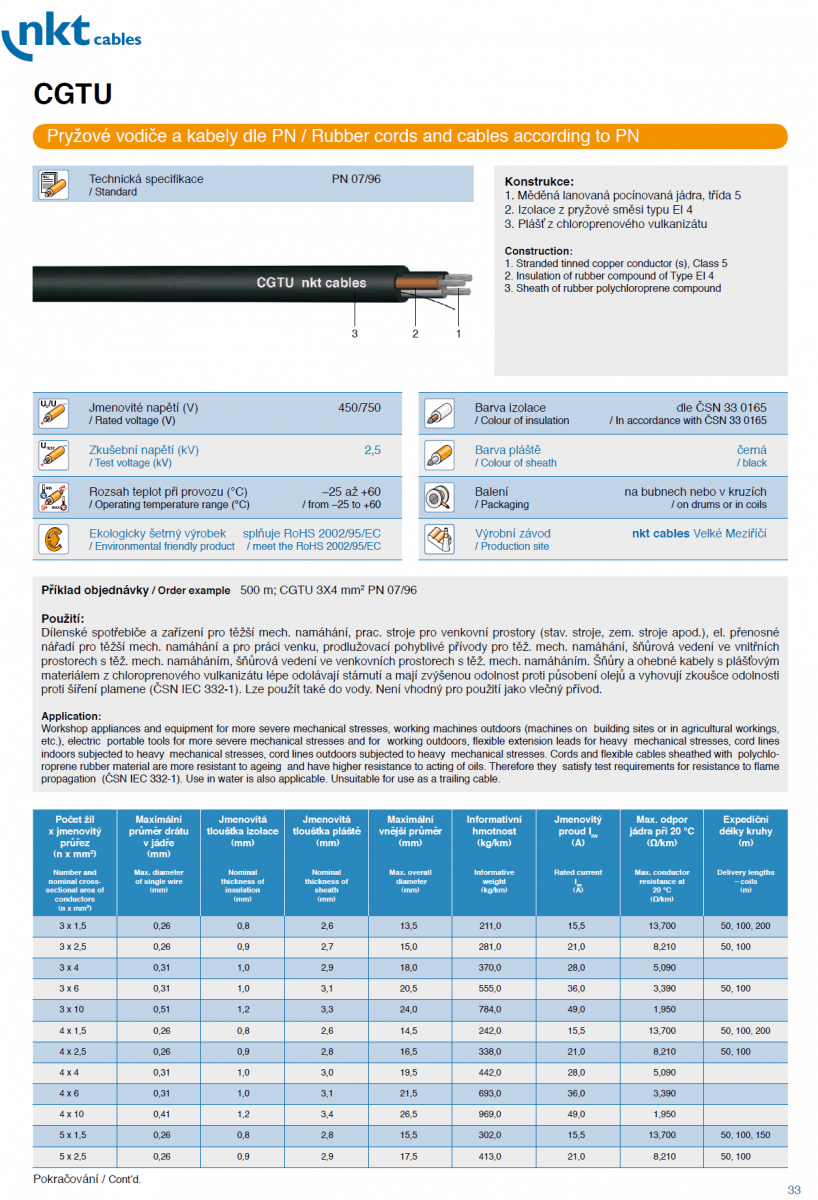

    CGTU – gumenný – pryžový kábel

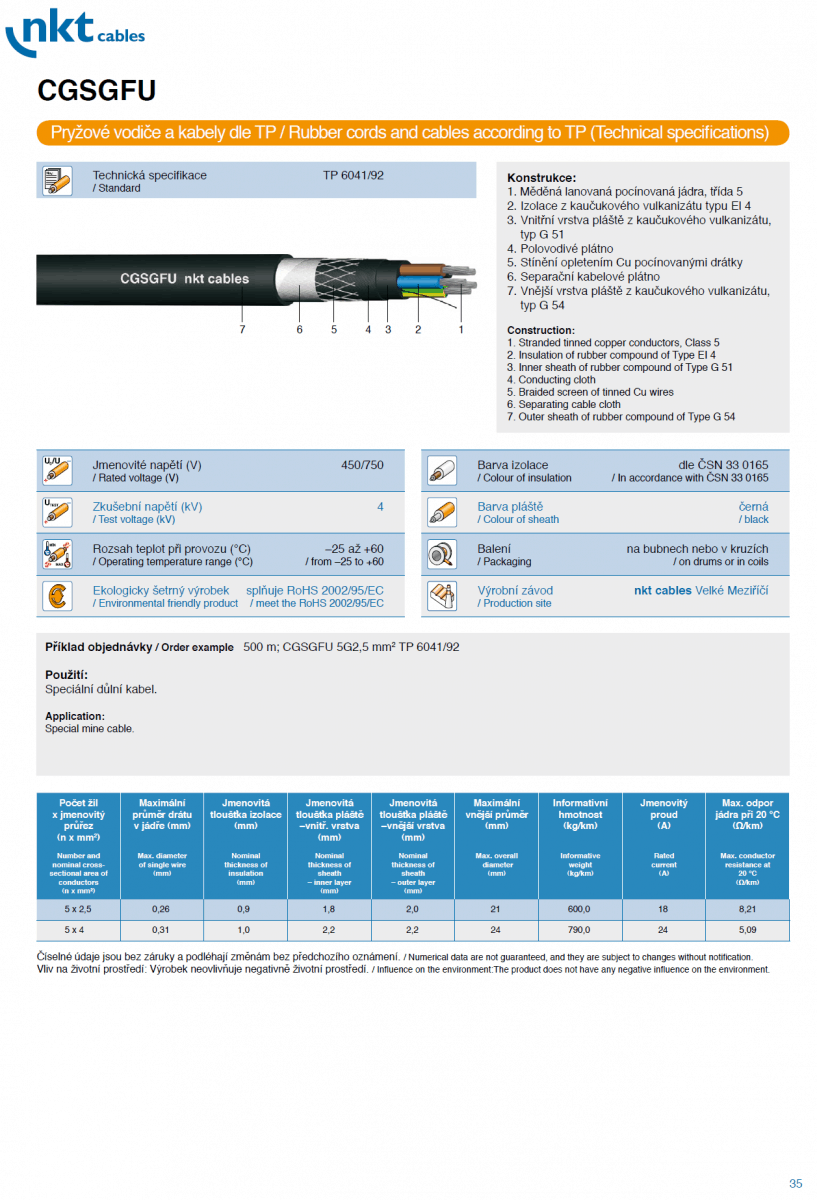

    CGSGFU – gumenný – pryžový kábel

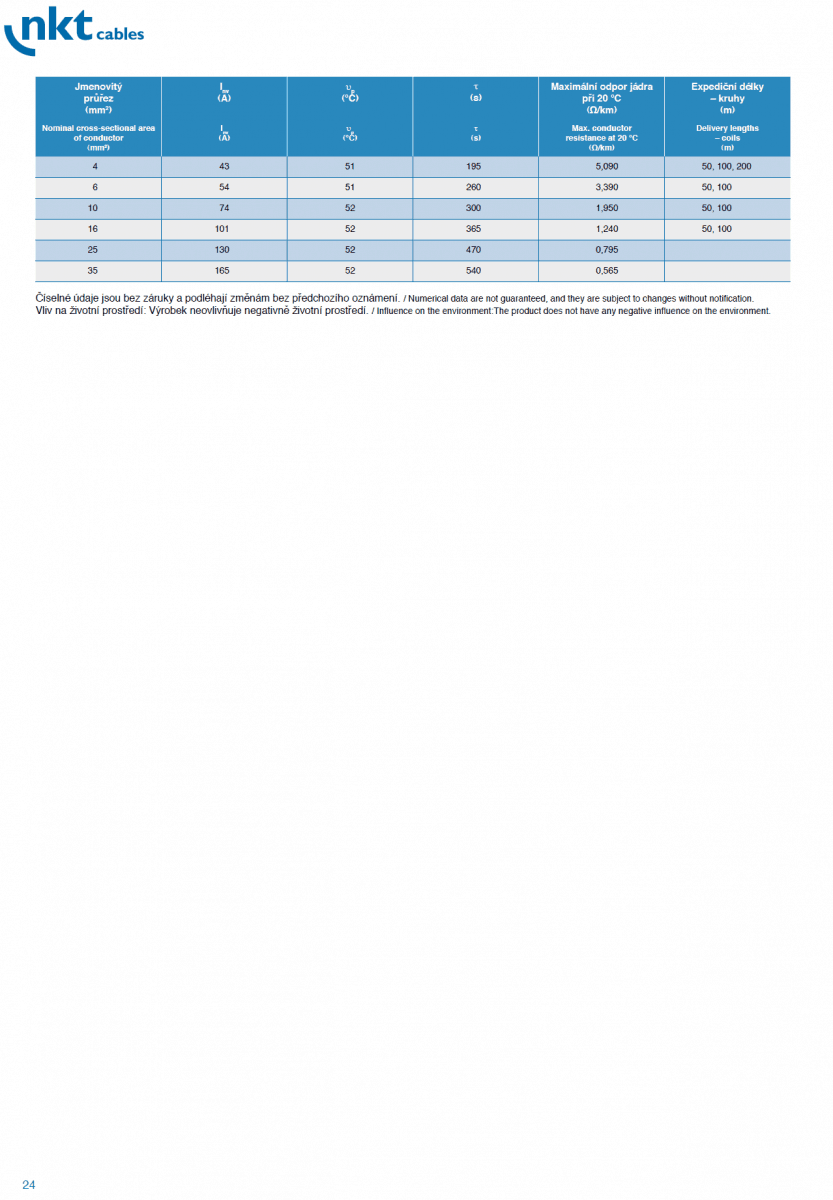

    CGAU 2_3,6kV – pryžový vodič 1

    CGAU 2_3,6kV – pryžový vodič 2

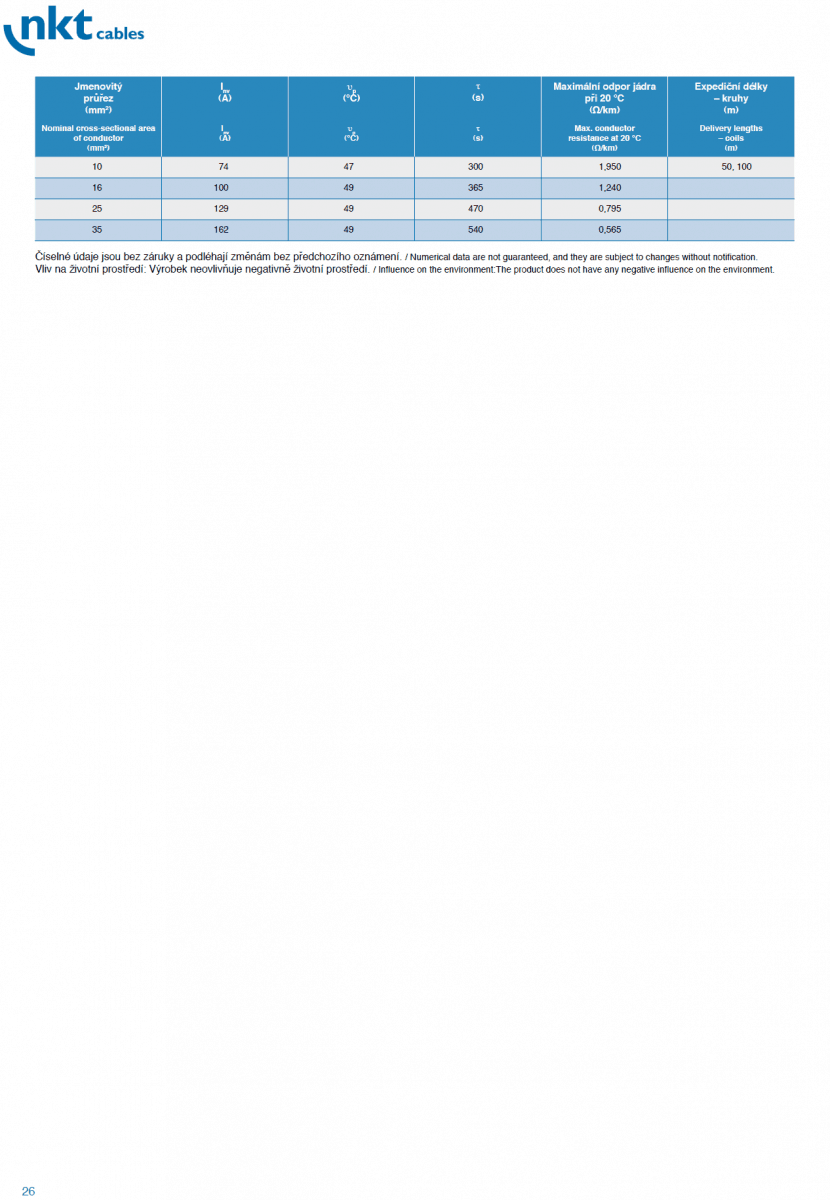

    CGAU 3,6_6kV – pryžový vodič 1

    CGAU 3,6_6kV – pryžový vodič 2

    CGLG – pryžový kábel 2

    CGLG – pryžový kábel

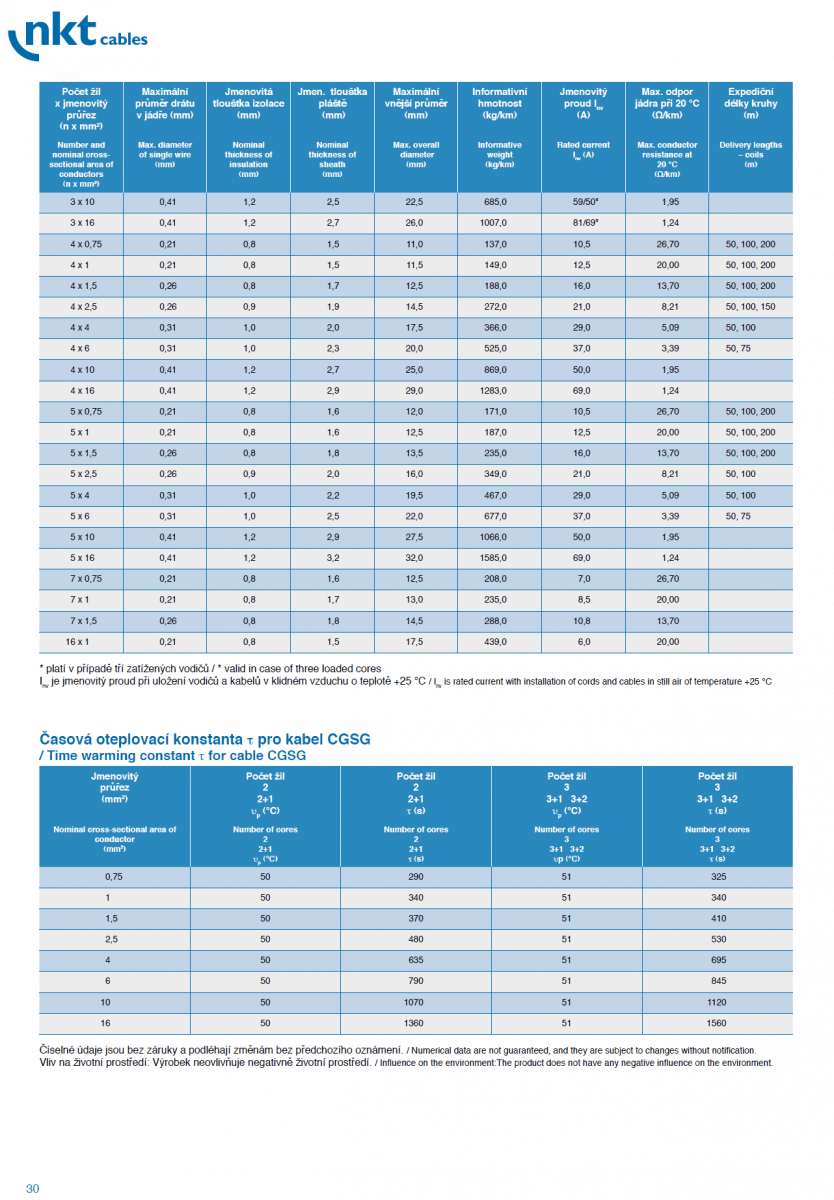

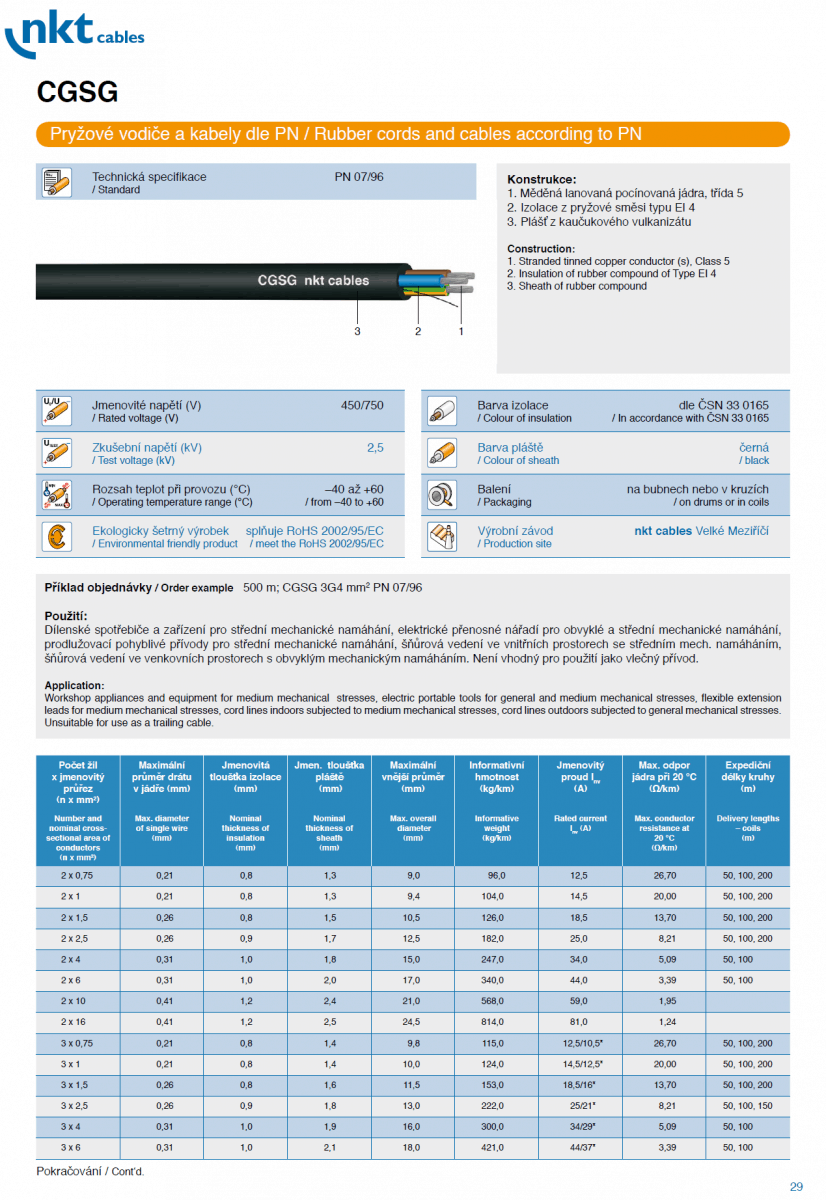

    CGSG – pryžový kábel 1

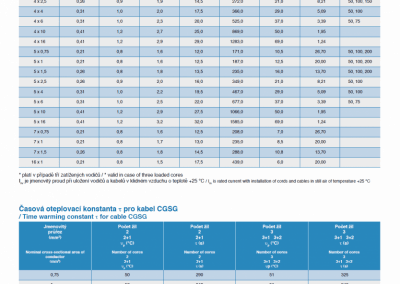

    CGSG – pryžový kábel 2

    CGSGFU – pryžový kábel

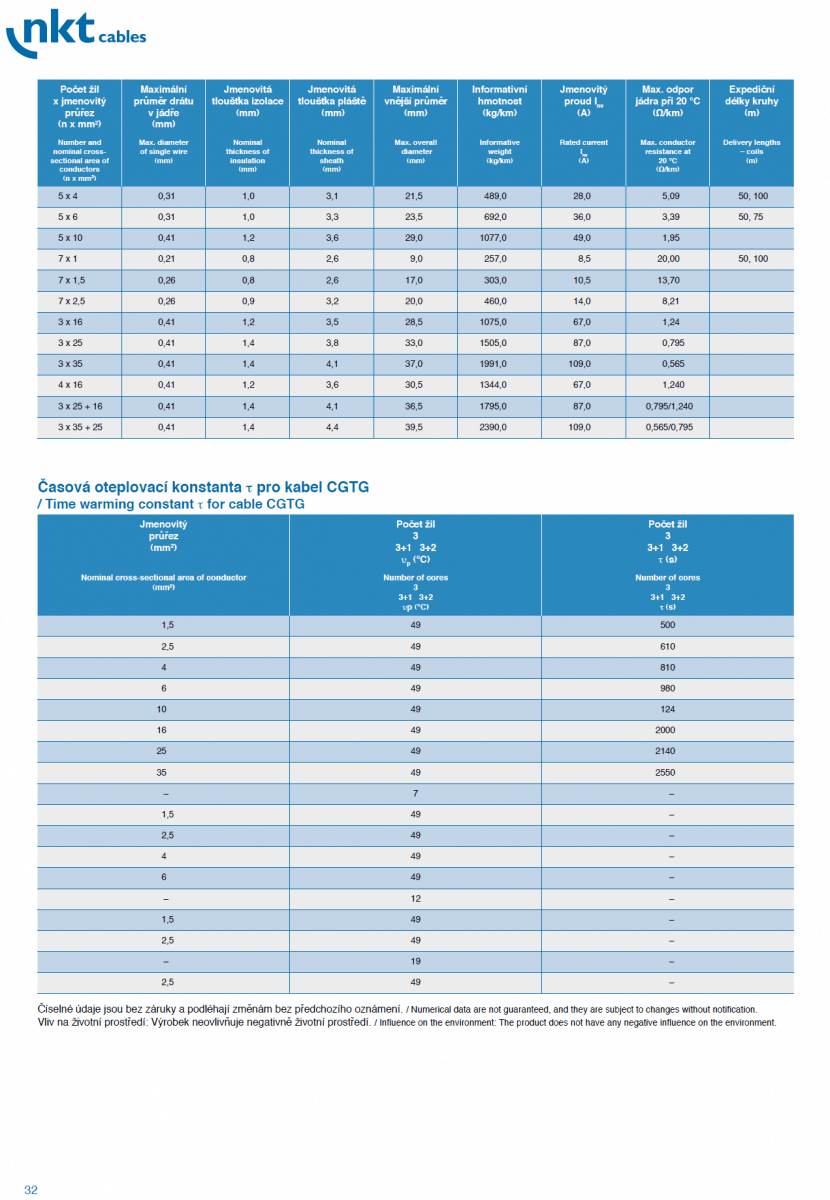

    CGTG – pryžový kábel 1

    CGTG – pryžový kábel 2

    CGTU – pryžový kábel 1

    CGTU – pryžový kábel 2

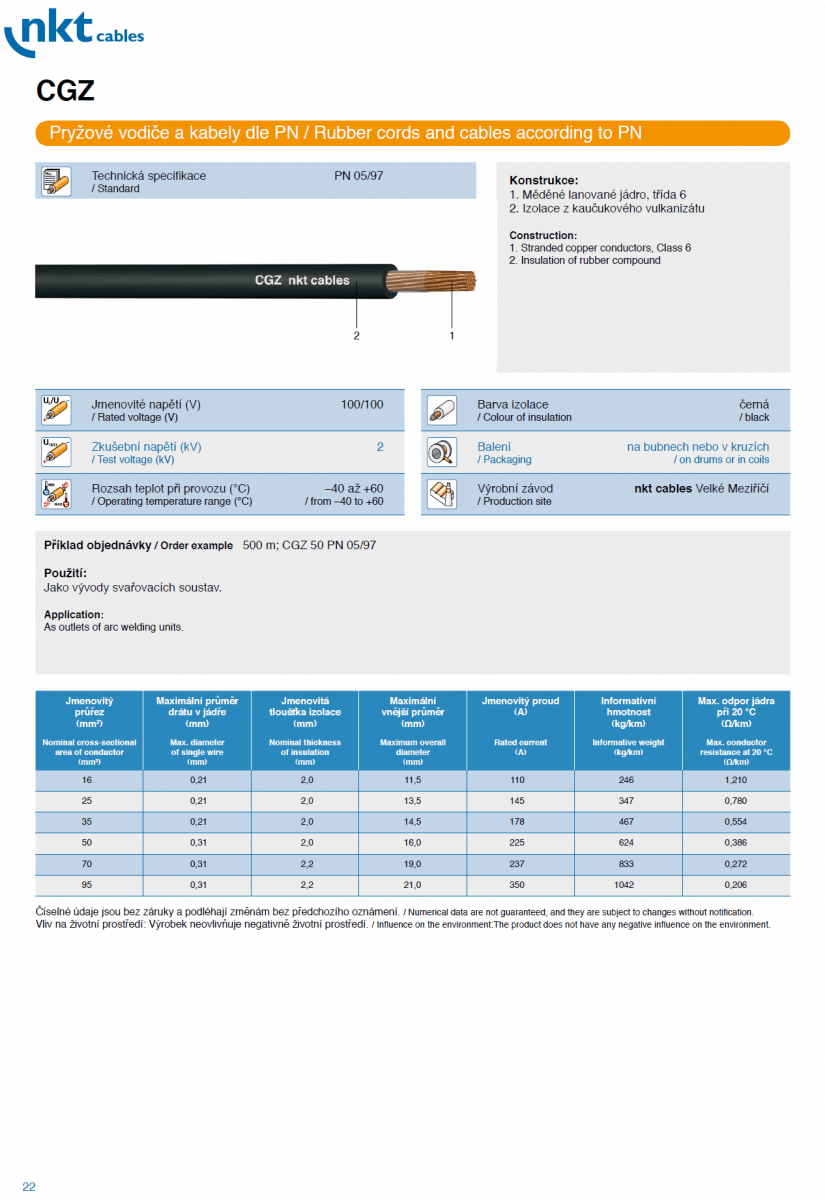

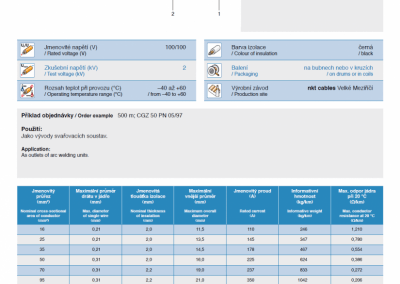

    CGZ – pryžový vodič

    označovanie pryžových káblov 5

    Technické parametre gumenných – pryžových vodičov a káblov

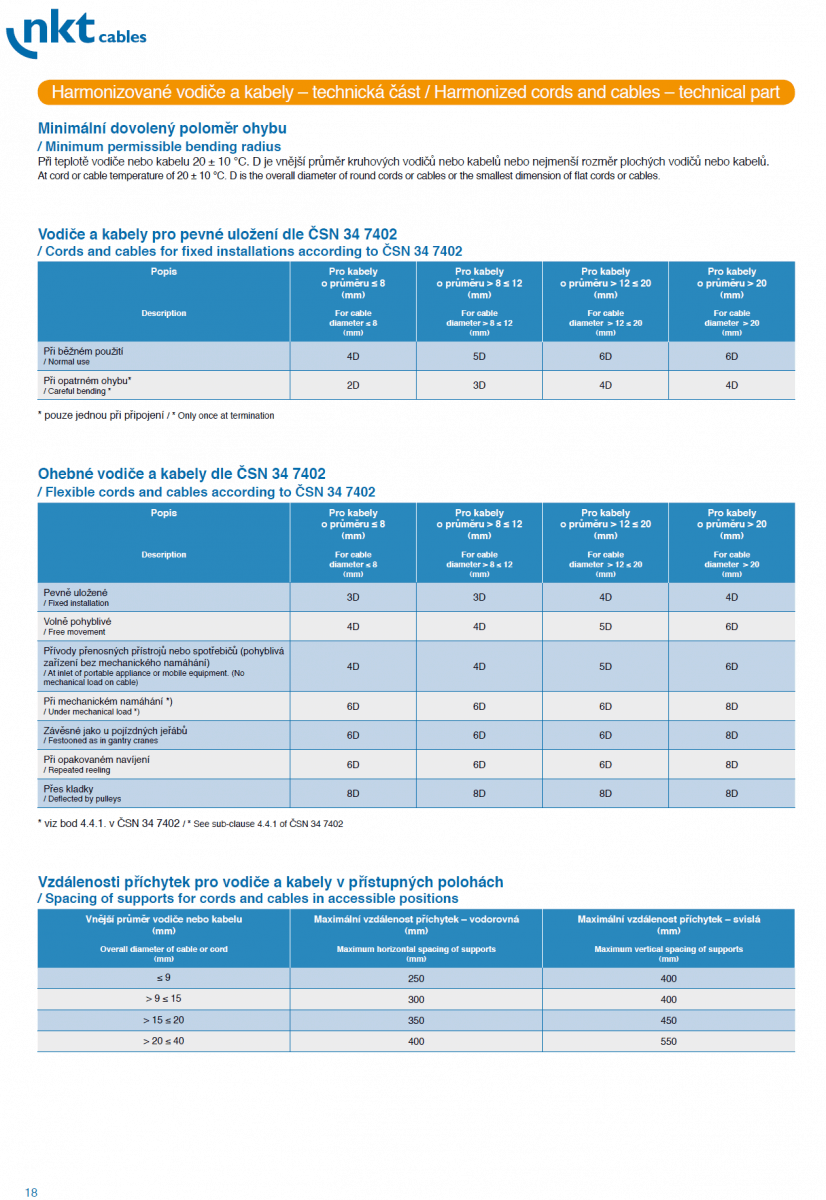

    ohyby a príchytky – harmonizované vodiče a káble

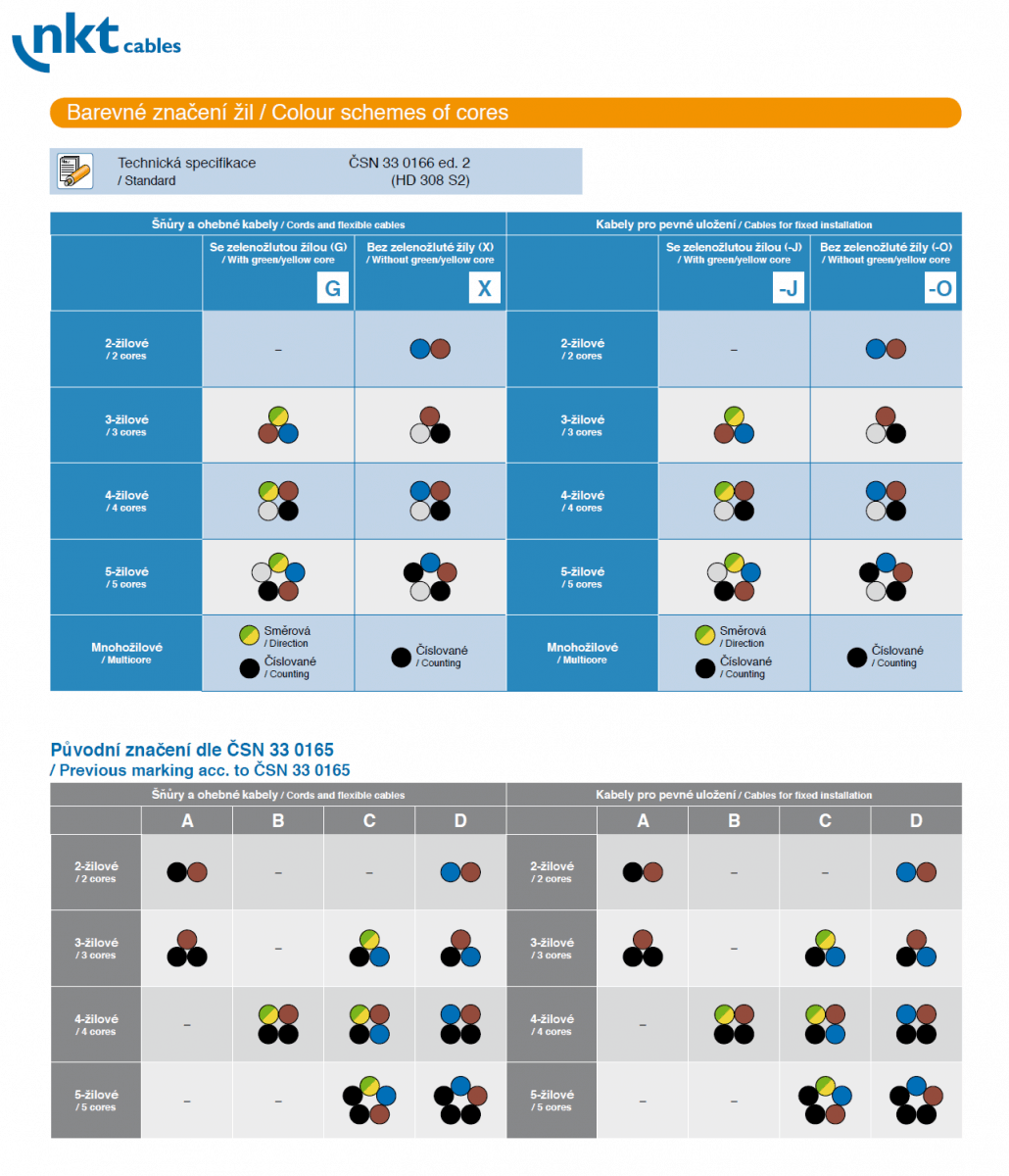

    označenie káblov farebné – pryžové káble

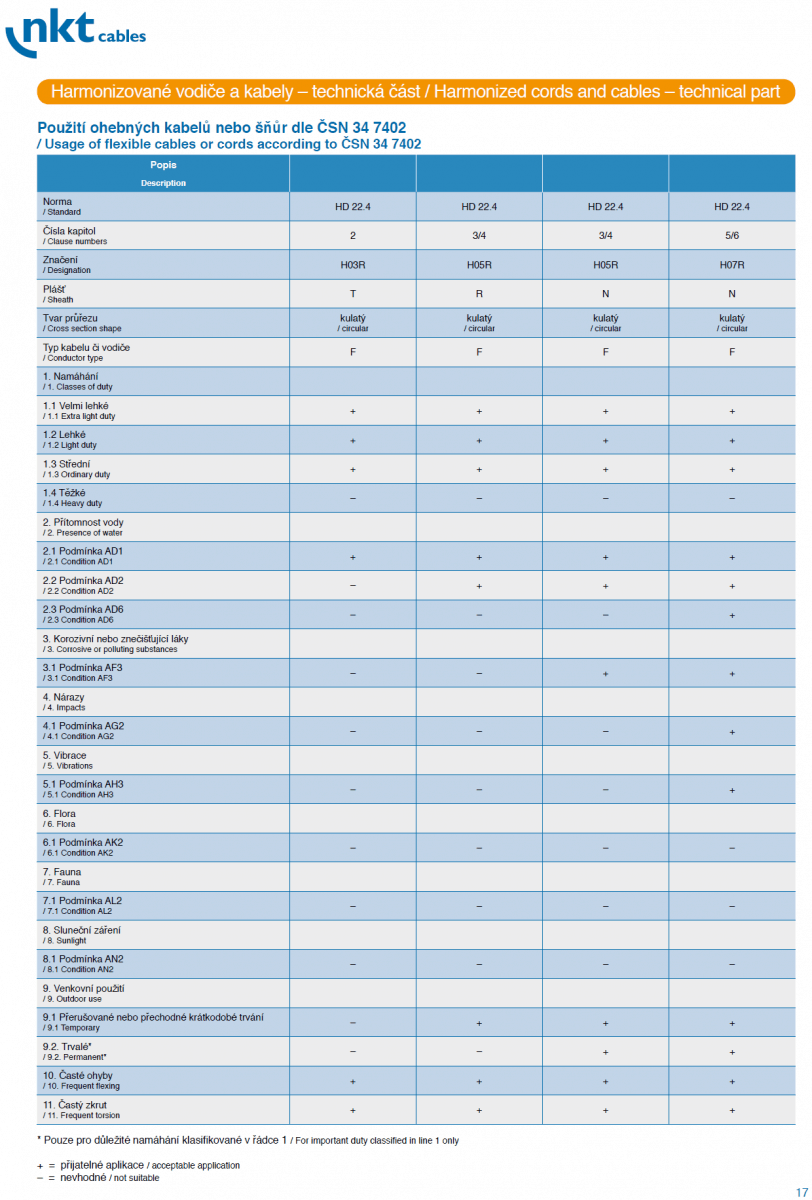

    Použitie ohybných káblov a šnúr podľa ČSN, STN 34 7402

    prúdová zaťažiteľnosť – šnúry a káble
