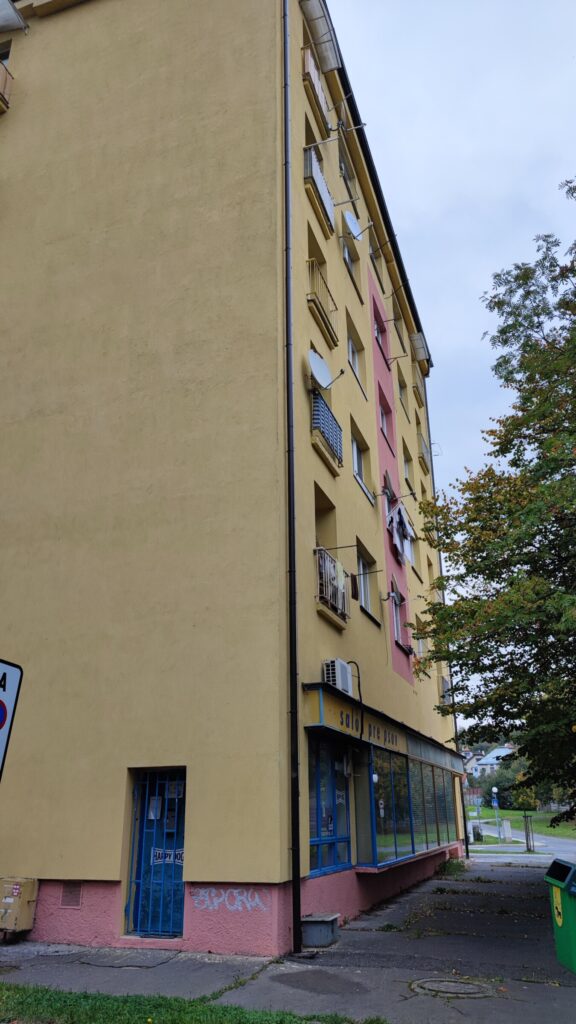

Hlavný prívod pre bytovku
-

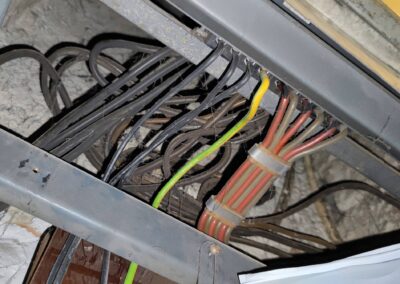

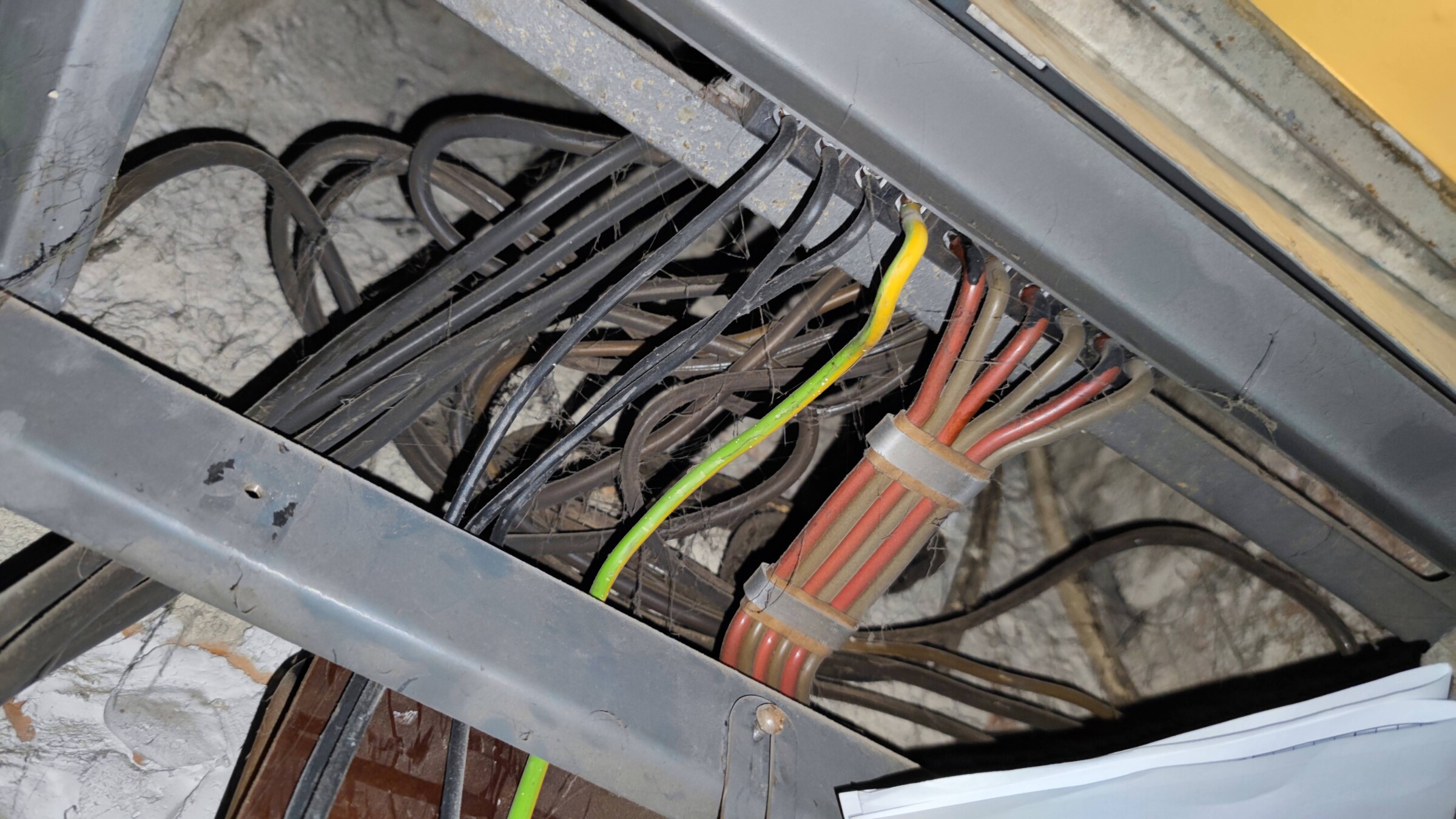

- 4x H07Z-K 1×35 – vedené v existujúcej trubke alebo v MARS žľabe cez pivnice od PRIS3 do RE0.
- 1x H07Z-K 25 ZŽ HUS pripojenie na uzemnenie PRIS3.
Stupačka chodba JOP rozvodnice
-
-
- 4x H07Z-K 1×35 – vedené v existujúcej trubke.
- 1x H07Z-K 25 ZŽ HUS pripojenie na uzemnenie PRIS3.
Požiarne prestupy
-
- NOBASIL + HILTI systém (náter).

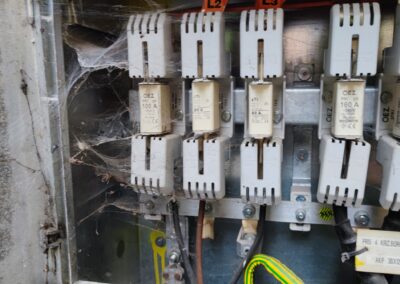

Krycie plechy REx a RS rozvodníc
-
- vymeniť všetky vnútorné krycie plechy za nové.
Prívod pre výťah
-
- N2XH-J 5×6 – V1 z RE5 5. poschodie.
- H07Z-K 16ZŽ (uzemnenie).
- v JOP rozvodniciach v časti strojovne v PVC LHD HF lište 40-60×40 po povrchu.
Zásuvka 230V
-
- v rozvodnici RS 1. poschodie.
Hlavný prívod pre bytovku v existujúcej trubke alebo v MARS žľabe pivnicami od PRIS3 do RE0
-
- 4x H07Z-K 1×35 (L1,L2,L3,PEN) + H07Z-K 25 ZŽ (HUS).
Hlavné stúpacie vedenie medzi REx rozvodnicami na každom poschodí
-
- 4x H07Z-K 1×35 (L1,L2,L3,PEN) + H07Z-K 25 ZŽ (HUS).
Prívod pre výťah samostatne z RE5 rozvodnice a v časti strojovne v PVC bezhalogenovej lište 60×40 HF
-
- káblom N2XH-J 5×6, vodič H07Z-K 16 ZŽ HUS a uzemnenie strojovne výťahu CYA 6ZŽ všetky kovové prvky a el. zariadenia samostatným vodičom do HUS strojovne.
Zvodič bleskových prúdov a zvodič prepätia
- SALTEK B+C MAXI V/3 v rozvádzači RE-P (suterén)
V projekte sú jednotlivé odberné miesta s hlavným istením B25A/1 – pri realizácii je však potrebné zachovať existujúce prúdové hodnoty hlavných ističov a ich počet fáz
Pripojenie bytového domu na jestvujúce hlavné uzemnenie bytového domu – vytvorenie hlavnej uzemňovacej svorkovnice HUS v rozvodnici RE-P, na ktoré budú pripojené všetky kovové prvky bytového domu a vstupy (kúrenie, plyn, voda, rozvádzače telefónnej siete, rozvádzače TV a internetu, kovové potrubie dažďovej kanalizácie, skrinky protipožiarnych hydrantov atď.)
Repas rozvodnice RS, ktorá je umiestnená na prízemí vedľa RE-0.
Táto projektová dokumentácia nerieši:
